Piring bergelombang Penukar Panas Pemulihan Panas Pendingin

20pcs
MOQ
50 - 500pieces $20-$30
harga
Piring bergelombang Penukar Panas Pemulihan Panas Pendingin
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Model: Pelat Penukar Panas
Setelah Layanan Garansi: Dukungan online
Daerah perpindahan panas: 10-5000m²
Kata Kunci: pelat penukar panas
Pola Piring: Chevron
Jenis piring: Penukar Panas Pelat Gasket
Bahan Pelat: SUS304 316 316L 310S 904 TAi TAi-Pd Hastelloy C276 D205 B2G Ni200 Ni201 Molibdenum254
Pengolahan Permukaan: lapisan bubuk, Bersih, tenang
Daerah veneer: Disesuaikan
Bahan Paking: NBR HNBR EPDM HEPDM VITON FKM Silikon/CR/Neoprene
Menyoroti:

plat bergelombang penukar panas

,

Pertukang Panas Lempeng Bergelombang

Informasi dasar
Tempat asal: Cina
Sertifikasi: ISO SGS
Nomor model: M3、M6、M6-D、M6M、M6MC、M10B、M10M、M15B、M15M、M15MC、M20M M20B、MX25B、MX25M、M30、TS6、TL6B、TS20、TL10B、TL10P、T2
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kotak Kayu Lapis
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: T/T, L/C, Serikat Barat,
Menyediakan kemampuan: 50000pcs Per Bulan
Deskripsi Produk

Deskripsi Produk

Pemulihan Panas Pendinginan Heat Exchanger Plate Dengan SS316 SS304 Titanium Material


Plat penukar panas

  1. Plat penukar panas adalah komponen utama penukar panas piring. Desainnya terutama mempertimbangkan dua faktor: 1 menyebabkan turbulensi yang kuat dalam cairan pada kecepatan rendah untuk meningkatkan transfer panas;2 meningkatkan kekakuan lempeng untuk menahan tekanan yang lebih tinggi.
  2. Bentuk bergelombang dari pelat transfer panas memiliki pengaruh besar pada efisiensi transfer panas dan resistensi aliran.Piring bergelombang tulang ikan herring dan lempeng bergelombang lurus horizontal adalah yang paling banyak digunakan.
  3. Bentuk perpotongan lempeng bergelombang tulang ikan biasanya segitiga, dan sudut antara tulang ikan biasanya.Cairan mengalir dari lubang sudut di satu ujung lempeng dan dapat mengalir keluar dari lubang sudut di sisi yang sama di ujung lain, yang disebut "aliran unilateral", atau dapat mengalir keluar dari lubang sudut di sisi lain dari ujung lain, yang disebut "aliran diagonal".
  4. Piring bergelombang tulang herring tidak hanya memiliki kekakuan yang baik, tetapi juga memiliki kinerja transfer panas yang lebih baik.Koefisien perpindahan panas dari herringbone lempeng bergelombang yang ditingkatkan di dalam negeri penukar panas air-air mencapai di atas, dan penurunan tekanan juga telah ditingkatkan. Namun, ketahanan aliran piring herringbone bergelombang besar dan tidak cocok untuk cairan yang mengandung partikel atau serat.
  5. Plat bergelombang lurus horisontal adalah plat bergelombang lurus horizontal dengan bentuk penampang segitiga sama kaki.dan koefisien perpindahan panas air-air dapat dicapaiBentuk-bentuk penampang lainnya termasuk corrugations triangular pleated (British APV Company) dan corrugations steped (plates tipe NPH yang diproduksi oleh Japan Distillation Industry),yang semuanya termasuk dalam kategori ini.
Merek Model

M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M

M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M,

T20P,TL35B

P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW

Bahan Spesifikasi
Baja tahan karat

SUS304 316 316L 310S 904

Titanium dan paduan titanium-palladium TAi TAi-Pd
Hastelloy

C276 D205 B2G

Nikel Ni200 Ni201
Molybdenum 254

Produk ini terutama cocok untuk / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.

Aplikasi

Bahan pelat Cocok untuk cairan
Baja tahan karat (SUS304.316, dll.) Air murni, air sungai, minyak makan, minyak mineral
Titanium dan titanium palladium (Ti, Ti-Pd) Air laut, air garam, senyawa garam
20Cr,18Ni,6Mo ((254SMO) Asam sulfat yang diencerkan, larutan air garam yang diencerkan, larutan air anorganik
Nikel (Ni) Suhu tinggi, konsentrasi tinggi soda kaustik
Paduan HASTELLOY (C276, D205, B2G) Asam sulfat pekat, asam klorida, asam fosfor

Konfigurasi ketebalan pelat penukar panas pelat

  • AISI 304 biasanya memiliki ketebalan 0,4 atau 0,5 mm
  • AISI 316 selalu 0,5 dan 0,6 mm
  • 254 SMO (paduan tinggi) biasanya 0,6 mm
  • Plat titanium selalu 0,5 dan 0,6 mm
  • Beberapa memiliki lempeng yang lebih tebal (untuk aplikasi tekanan tinggi)
  • Beberapa PHEs memiliki 0,4 mm (operasi tekanan rendah)
  • Hastelloy C-276 (paduan nikel) biasanya 0,6 mm

Proses Produksi:

  • Persiapan bahan baku: Plat baja tahan karat berkualitas tinggi dipilih sebagai bahan baku karena ketahanan korosi dan konduktivitas termalnya yang sangat baik.Ketebalan pelat ditentukan berdasarkan spesifikasi produk dan persyaratan desain.
  • Memotong dan meratakan: Lempeng stainless steel dipotong dengan tepat menggunakan alat mesin untuk memenuhi persyaratan desain.
  • Stamping: Lemparan yang rata mengalami pencetakan dengan menggunakan mesin pencetak hidrolik untuk menciptakan pola tulang ikan herring tertentu.Kontrol yang tepat dipertahankan selama proses stamping untuk mencegah deformasi plat atau kerusakan.
  • Pengolahan permukaan: Lemparan mengalami perawatan permukaan seperti polishing, sandblasting, atau coating untuk meningkatkan ketahanan korosi dan kinerja transfer panas.Pilihan metode pengobatan tergantung pada kebutuhan khusus.
  • Pengumpulan dan inspeksi: Pelat dipasang sesuai dengan persyaratan desain, membentuk penukar panas pelat yang dapat dilepas dengan segel gasket karet atau penukar panas pelat yang dilas sepenuhnya melalui las busur argon.Penyesuaian ketat dan tidak adanya celah dijamin selama perakitanSebuah tes tekanan kinerja yang ketat dilakukan setelah perakitan, dan laporan pabrik dikeluarkan untuk memverifikasi kepatuhan terhadap standar kualitas.

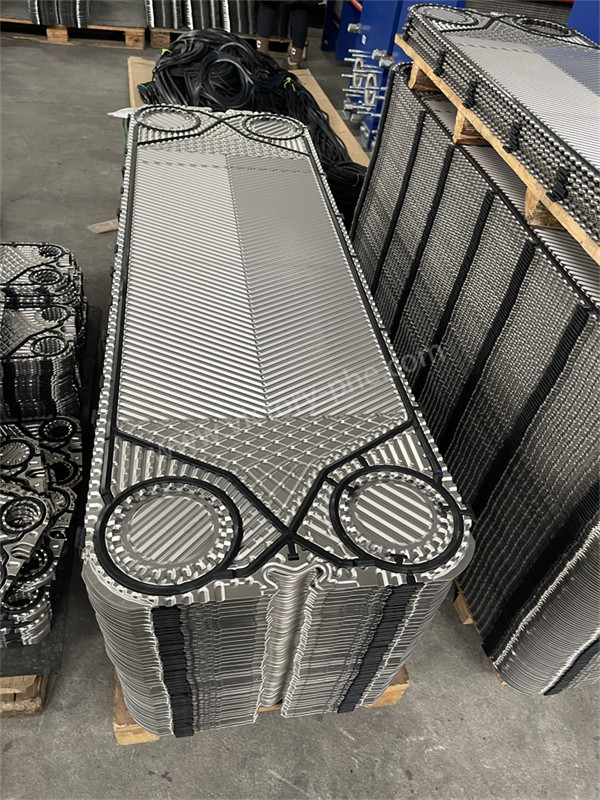

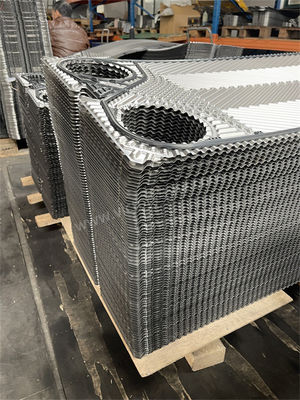

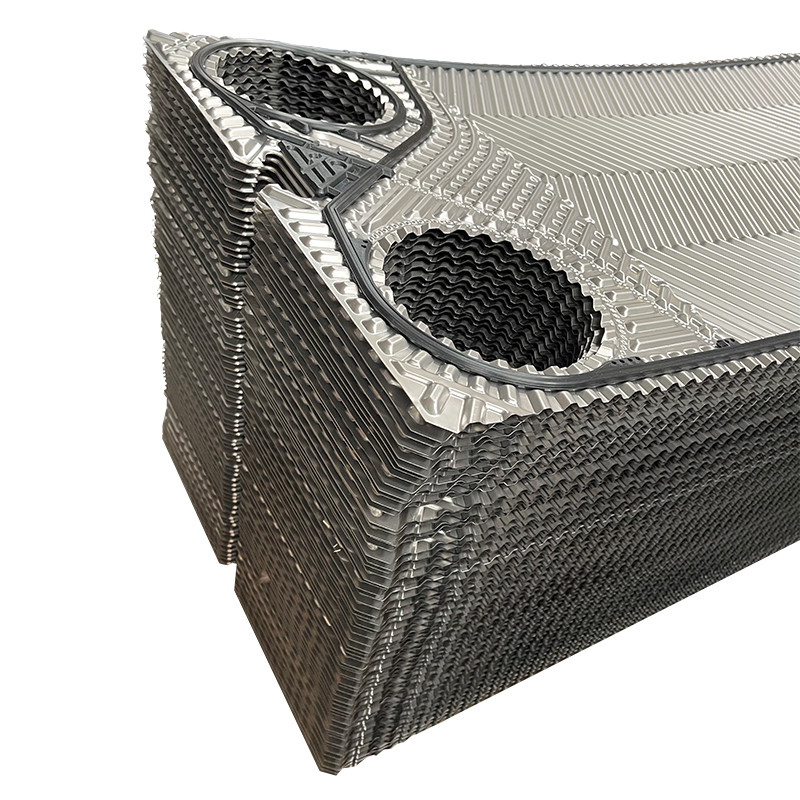

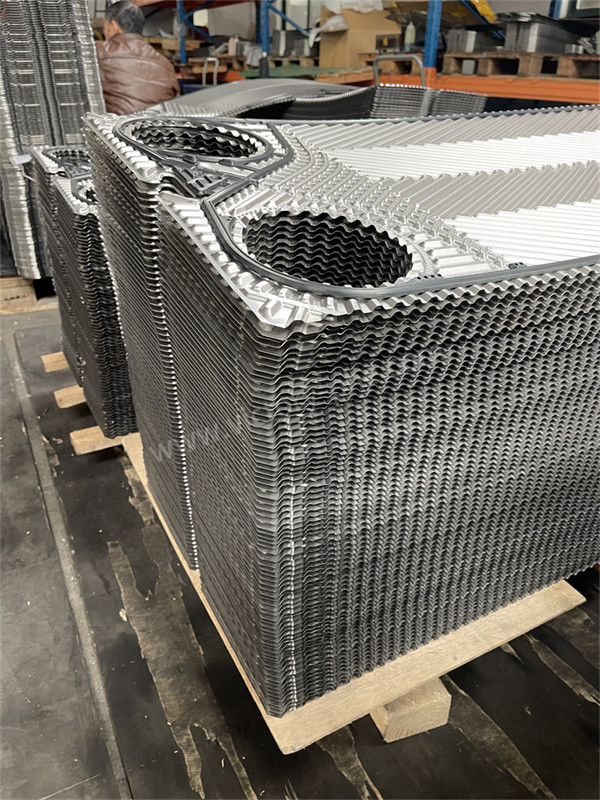

  • Piring bergelombang Penukar Panas Pemulihan Panas Pendingin 0Piring bergelombang Penukar Panas Pemulihan Panas Pendingin 1
