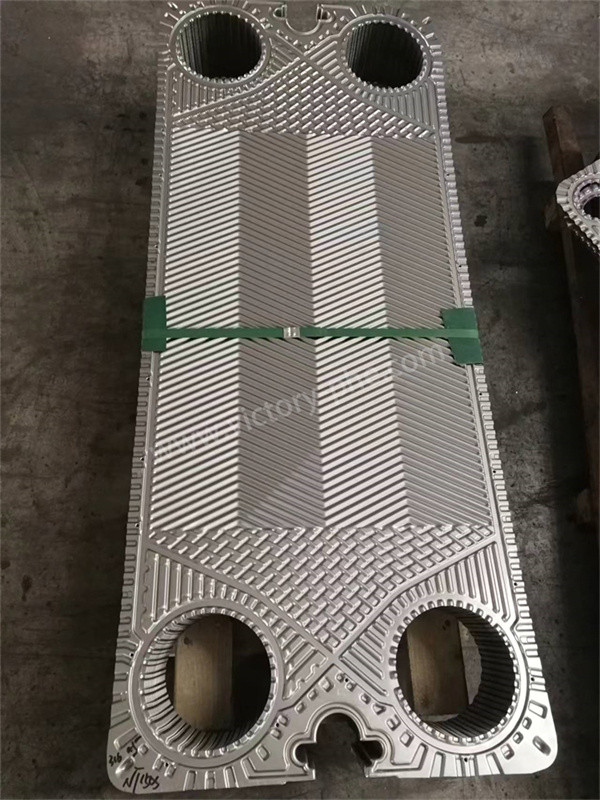

Disesuaikan Chevron Plate Panas Penukar Plate komponen penting

Deskripsi Produk

Plat penukar panas APV SPX untuk berbagai model dan merek penukar panas plat

APV/SPXPlat penukar panas

1. Plat penukar panas adalah komponen penting yang digunakan dalam penukar panas untuk mentransfer panas antara dua cairan.lempeng ini memberikan konduktivitas termal yang tinggi dan ketahanan korosiPola-pola yang dirancang khusus pada lempeng meningkatkan turbulensi dan meningkatkan efisiensi transfer panas.memungkinkan pertukaran panas yang efisienPlat penukar panas memainkan peran penting dalam berbagai industri, mengoptimalkan transfer panas dalam sistem HVAC, pengolahan kimia, pembangkit listrik, dan aplikasi pendingin.

2. Produk ini terutama cocok untuk / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.

Aplikasi

Proses Produksi:

• Persiapan bahan baku: Plat baja tahan karat berkualitas tinggi dipilih sebagai bahan baku karena ketahanan korosi dan konduktivitas termalnya yang sangat baik.Ketebalan pelat ditentukan berdasarkan spesifikasi produk dan persyaratan desain.
• Memotong dan meratakan: Lempeng stainless steel dipotong dengan tepat menggunakan alat mesin untuk memenuhi persyaratan desain.
• Stamping: Lemparan yang rata mengalami pencetakan dengan menggunakan mesin pencetak hidrolik untuk menciptakan pola tulang ikan herring tertentu.Kontrol yang tepat dipertahankan selama proses stamping untuk mencegah deformasi plat atau kerusakan.
• Pengolahan permukaan: Lemparan mengalami perawatan permukaan seperti polishing, sandblasting, atau coating untuk meningkatkan ketahanan korosi dan kinerja transfer panas.Pilihan metode pengobatan tergantung pada kebutuhan khusus.
• Pengumpulan dan inspeksi: Pelat dipasang sesuai dengan persyaratan desain, membentuk penukar panas pelat yang dapat dilepas dengan segel gasket karet atau penukar panas pelat yang dilas sepenuhnya melalui las busur argon.Penyesuaian ketat dan tidak adanya celah dijamin selama perakitan. tes tekanan kinerja yang ketat dilakukan setelah perakitan dan laporan pabrik dikeluarkan untuk memverifikasi kepatuhan terhadap standar kualitas

Prinsip Operasi:

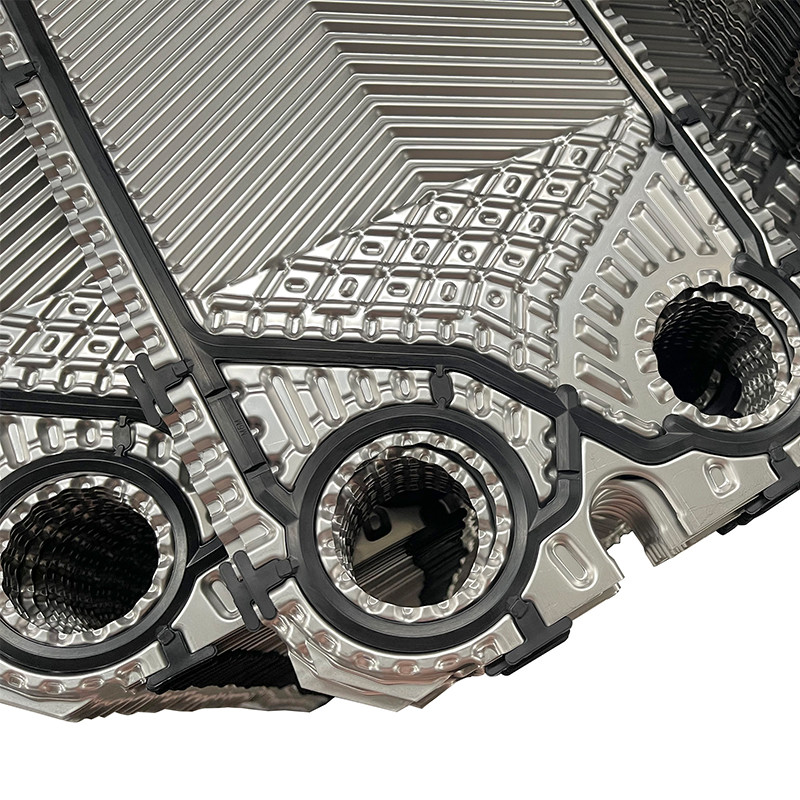

plat penukar panas melibatkan tumpukan plat logam dengan bentuk bergelombang tertentu untuk menciptakan jenis baru penukar panas yang sangat efisien.Struktur penukar panas piring termasuk gasket, lempeng pengikat (lempeng ujung bergerak, lempeng ujung tetap), dan bingkai (tongkat panduan atas dan bawah, pilar pendukung depan).menciptakan saluran terpisah untuk cairan dingin dan panasCairan dingin dan panas mengalir melalui saluran masing-masing dan bertukar panas dengan pelat yang berdekatan untuk mencapai suhu yang diinginkan.

Masing-masing piring memiliki lubang di keempat sudutnya, dan ketika dirakit menjadi bundel piring, mereka membentuk saluran distribusi dan pengumpulan cairan.Setelah pertukaran panas antara cairan dingin dan panas, mereka kembali ke saluran pengumpulan masing-masing dan beredar untuk digunakan kembali.
