APV jenis pelat penukar panas Bagian dan Fungsi Baja tahan karat

20pcs
MOQ
50 - 500pieces $20-$30
harga
APV jenis pelat penukar panas Bagian dan Fungsi Baja tahan karat
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Model: Pelat Penukar Panas APV/SPX
Setelah Layanan Garansi: Dukungan online
Daerah perpindahan panas: 10-5000m²
Kata Kunci: pelat penukar panas
Pola Piring: Chevron
Jenis piring: Penukar Panas Pelat Gasket
Bahan Pelat: SUS304 316 316L 310S 904 TAi TAi-Pd Hastelloy C276 D205 B2G Ni200 Ni201 Molibdenum254
Pengolahan Permukaan: lapisan bubuk, Bersih, tenang
Daerah veneer: Disesuaikan
Bahan Paking: NBR HNBR EPDM HEPDM VITON FKM Silikon/CR/Neoprene
Menyoroti:

Bagian dan Fungsi APV Plate Type Heat Exchanger

,

Bagian dan Fungsi Penukar Panas Tipe Plat

Informasi dasar
Tempat asal: Cina
Nama merek: APV/SPX
Sertifikasi: ISO SGS
Nomor model: H17、N35、N50、J060、J092、J107、J185、B063、A055、A085、Q080 Q030、Q055、R8G1、A145、TR9L4、TR9L3、TR9L2、TR9L1、SR14
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kotak Kayu Lapis
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: T/T, L/C, Serikat Barat,
Menyediakan kemampuan: 50000pcs Per Bulan
Deskripsi Produk

Deskripsi Produk

Plat penukar panas APV SPX stainless steel dan titanium untuk konduktivitas panas yang tinggi


APV/SPXPlat penukar panas

  1. Bahan pelat penukar panas termasuk baja karbon, baja tahan karat, aluminium dan paduan, kuningan, Monel, nikel, aluminium, titanium, dll. Saat ini, baja tahan karat adalah yang paling banyak digunakan.Karena ketahanan korosi titanium yang baik, terutama dalam media yang mengandung klorin, meskipun titanium sangat mahal, penukar panas plat titanium masih banyak digunakan dalam situasi yang sangat korosif.Ketebalan piring sangat tipis, 0,5 ~ 1,5 mm, biasanya sekitar 1 mm. Kunci pembuatan penukar panas pelat adalah pembentukan pelat, yang saat ini hampir semua pelat stamped.
  2. Produk ini terutama cocok untuk / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.

Merek Model

APV/SPX

H17,N35,N50,J060,J092,J107,J185,B063,A055,A085,Q080

Q030,Q055,R8G1,A145,TR9L4,TR9L3,TR9L2,TR9L1,SR14GD

H17,N35,N50,J060,J092,J107,J185,B063,A055,A085,Q080

Q030,Q055,R8G1,A145,TR9L4,TR9L3,TR9L2,TR9L1,SR14GD

Bahan Spesifikasi
Baja tahan karat

SUS304 316 316L 310S 904

Titanium dan paduan titanium-palladium TAi TAi-Pd
Hastelloy

C276 D205 B2G

Nikel Ni200 Ni201
Molybdenum 254

Aplikasi

Bahan pelat Cocok untuk cairan
Baja tahan karat (SUS304.316, dll.) Air murni, air sungai, minyak makan, minyak mineral
Titanium dan titanium palladium (Ti, Ti-Pd) Air laut, air garam, senyawa garam
20Cr,18Ni,6Mo ((254SMO) Asam sulfat yang diencerkan, larutan air garam yang diencerkan, larutan air anorganik
Nikel (Ni) Suhu tinggi, konsentrasi tinggi soda kaustik
Paduan HASTELLOY (C276, D205, B2G) Asam sulfat pekat, asam klorida, asam fosfor

Proses Produksi:

  • Persiapan bahan baku: Plat baja tahan karat berkualitas tinggi dipilih sebagai bahan baku karena ketahanan korosi dan konduktivitas termalnya yang sangat baik.Ketebalan pelat ditentukan berdasarkan spesifikasi produk dan persyaratan desain.
  • Memotong dan meratakan: Lempeng stainless steel dipotong dengan tepat menggunakan alat mesin untuk memenuhi persyaratan desain.
  • Stamping: Lemparan yang rata mengalami pencetakan dengan menggunakan mesin pencetak hidrolik untuk menciptakan pola tulang ikan herring tertentu.Kontrol yang tepat dipertahankan selama proses stamping untuk mencegah deformasi plat atau kerusakan.
  • Pengolahan permukaan: Lemparan mengalami perawatan permukaan seperti polishing, sandblasting, atau coating untuk meningkatkan ketahanan korosi dan kinerja transfer panas.Pilihan metode pengobatan tergantung pada kebutuhan khusus.
  • Pengumpulan dan inspeksi: Pelat dipasang sesuai dengan persyaratan desain, membentuk penukar panas pelat yang dapat dilepas dengan segel gasket karet atau penukar panas pelat yang dilas sepenuhnya melalui las busur argon.Penyesuaian ketat dan tidak adanya celah dijamin selama perakitan. tes tekanan kinerja yang ketat dilakukan setelah perakitan dan laporan pabrik dikeluarkan untuk memverifikasi kepatuhan terhadap standar kualitas

Prinsip Operasi:

  • plat penukar panas melibatkan tumpukan plat logam dengan bentuk bergelombang tertentu untuk menciptakan jenis baru penukar panas yang sangat efisien.Struktur penukar panas piring termasuk gasket, lempeng pengikat (lempeng ujung bergerak, lempeng ujung tetap), dan bingkai (tongkat panduan atas dan bawah, pilar pendukung depan).menciptakan saluran terpisah untuk cairan dingin dan panasCairan dingin dan panas mengalir melalui saluran masing-masing dan bertukar panas dengan pelat yang berdekatan untuk mencapai suhu yang diinginkan.
  • Masing-masing piring memiliki lubang di keempat sudutnya, dan ketika dirakit menjadi bundel piring, mereka membentuk saluran distribusi dan pengumpulan cairan.Setelah pertukaran panas antara cairan dingin dan panas, mereka kembali ke saluran pengumpulan masing-masing dan beredar untuk digunakan kembali.

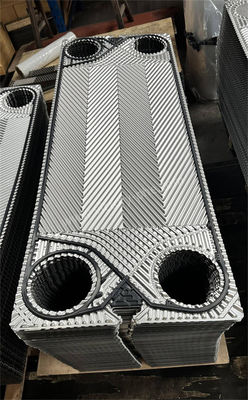

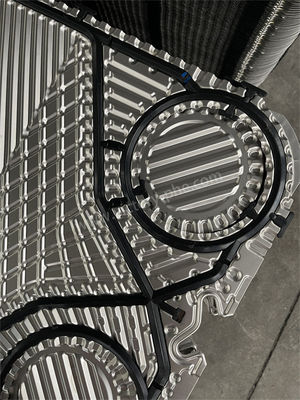

APV jenis pelat penukar panas Bagian dan Fungsi Baja tahan karat 0APV jenis pelat penukar panas Bagian dan Fungsi Baja tahan karat 1
