Bagian-bagian penukar panas tipe plat gasket Chevron untuk APV SPX

20pcs
MOQ
50 - 500pieces $20-$30
harga
Bagian-bagian penukar panas tipe plat gasket Chevron untuk APV SPX
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Model: Pelat Penukar Panas APV/SPX
Setelah Layanan Garansi: Dukungan online
Daerah perpindahan panas: 10-5000m²
Kata Kunci: pelat penukar panas
Pola Piring: Chevron
Jenis piring: penukar panas pelat gasketed
Bahan Pelat: SUS304 316 316L 310S 904 TAi TAi-Pd Hastelloy C276 D205 B2G Ni200 Ni201 Molibdenum254
Pengolahan Permukaan: lapisan bubuk, Bersih, tenang
Daerah veneer: Disesuaikan
Bahan Paking: NBR HNBR EPDM HEPDM VITON FKM Silikon/CR/Neoprene
Menyoroti:

Bagian penukar panas jenis plat gasketed

,

Bagian-bagian penukar panas jenis plat Chevron

Informasi dasar
Tempat asal: Cina
Nama merek: APV/SPX
Sertifikasi: ISO SGS
Nomor model: H17、N35、N50、J060、J092、J107、J185、B063、A055、A085、Q080 Q030、Q055、R8G1、A145、TR9L4、TR9L3、TR9L2、TR9L1、SR14
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kotak Kayu Lapis
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: T/T, L/C, Serikat Barat,
Menyediakan kemampuan: 50000pcs Per Bulan
Deskripsi Produk

Deskripsi Produk

Plat penukar panas anti korosi untuk APV SPX//ACCESSEN/GEA dalam baja tahan karat


APV/SPXPlat penukar panas

  1. Plat penukar panas memiliki empat lubang sudut yang melewati dua cairan yang terlibat dalam transfer panas.Plat logam dipasang di dalam bingkai yang memiliki plat tetap dan lempeng penjepit bergerak di satu sisi, dan mereka diperketat dengan menggunakan baut penjepit. Piring dilengkapi dengan gasket penyegelan, yang menyegel saluran cairan dan mengarahkan cairan mengalir secara bergantian ke saluran masing-masing,Memfasilitasi pertukaran panasTingkat aliran, sifat fisik, penurunan tekanan, dan perbedaan suhu cairan menentukan jumlah dan ukuran pelat yang dibutuhkan untuk penukar panas.
  2. Plat penukar panas diproduksi dengan menggunakan cetakan yang sangat tepat untuk proses pencetakan satu kali.Ini memastikan kontak logam-ke-logam yang seragam antara pelat, memungkinkan penukar panas pelat untuk beroperasi secara efektif di bawah tekanan tinggi dan menahan tekanan kejut dari sistem.
  3. Produk ini terutama cocok untuk / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.

Merek Model

APV/SPX

H17,N35,N50,J060,J092,J107,J185,B063,A055,A085,Q080

Q030,Q055,R8G1,A145,TR9L4,TR9L3,TR9L2,TR9L1,SR14GD

H17,N35,N50,J060,J092,J107,J185,B063,A055,A085,Q080

Q030,Q055,R8G1,A145,TR9L4,TR9L3,TR9L2,TR9L1,SR14GD

Bahan Spesifikasi
Baja tahan karat

SUS304 316 316L 310S 904

Titanium dan paduan titanium-palladium TAi TAi-Pd
Hastelloy

C276 D205 B2G

Nikel Ni200 Ni201
Molybdenum 254

Aplikasi

Bahan pelat Cocok untuk cairan
Baja tahan karat (SUS304.316, dll.) Air murni, air sungai, minyak makan, minyak mineral
Titanium dan titanium palladium (Ti, Ti-Pd) Air laut, air garam, senyawa garam
20Cr,18Ni,6Mo ((254SMO) Asam sulfat yang diencerkan, larutan air garam yang diencerkan, larutan air anorganik
Nikel (Ni) Suhu tinggi, konsentrasi tinggi soda kaustik
Paduan HASTELLOY (C276, D205, B2G) Asam sulfat pekat, asam klorida, asam fosfor

Konfigurasi ketebalan pelat penukar panas pelat

  • AISI 304 biasanya memiliki ketebalan 0,4 atau 0,5 mm
  • AISI 316 selalu 0,5 dan 0,6 mm
  • 254 SMO (paduan tinggi) biasanya 0,6 mm
  • Plat titanium selalu 0,5 dan 0,6 mm
  • Beberapa memiliki lempeng yang lebih tebal (untuk aplikasi tekanan tinggi)
  • Beberapa PHEs memiliki 0,4 mm (operasi tekanan rendah)
  • Hastelloy C-276 (paduan nikel) biasanya 0,6 mm

Prinsip Operasi:

  • plat penukar panas melibatkan tumpukan plat logam dengan bentuk bergelombang tertentu untuk menciptakan jenis baru penukar panas yang sangat efisien.Struktur penukar panas piring termasuk gasket, lempeng pengikat (lempeng ujung bergerak, lempeng ujung tetap), dan bingkai (tongkat panduan atas dan bawah, pilar pendukung depan).menciptakan saluran terpisah untuk cairan dingin dan panasCairan dingin dan panas mengalir melalui saluran masing-masing dan bertukar panas dengan pelat yang berdekatan untuk mencapai suhu yang diinginkan.
  • Masing-masing piring memiliki lubang di keempat sudutnya, dan ketika dirakit menjadi bundel piring, mereka membentuk saluran distribusi dan pengumpulan cairan.Setelah pertukaran panas antara cairan dingin dan panas, mereka kembali ke saluran pengumpulan masing-masing dan beredar untuk digunakan kembali.

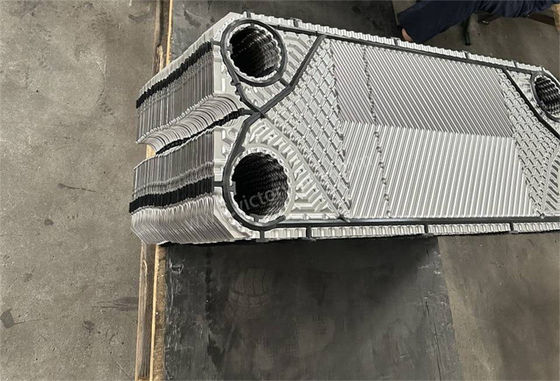

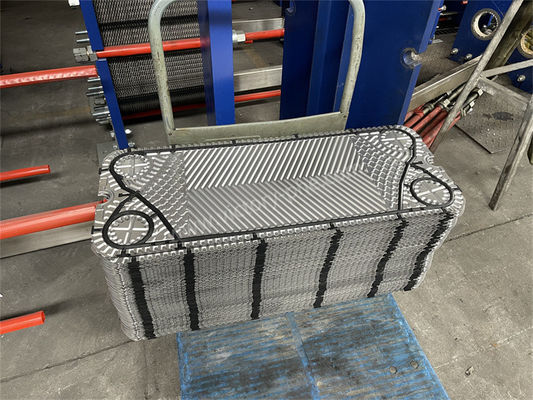

Bagian-bagian penukar panas tipe plat gasket Chevron untuk APV SPX 0Bagian-bagian penukar panas tipe plat gasket Chevron untuk APV SPX 1
