S4A S21A Sondex Heat Exchanger Plate Untuk Peralatan Pendingin Penukar Panas

Deskripsi Produk

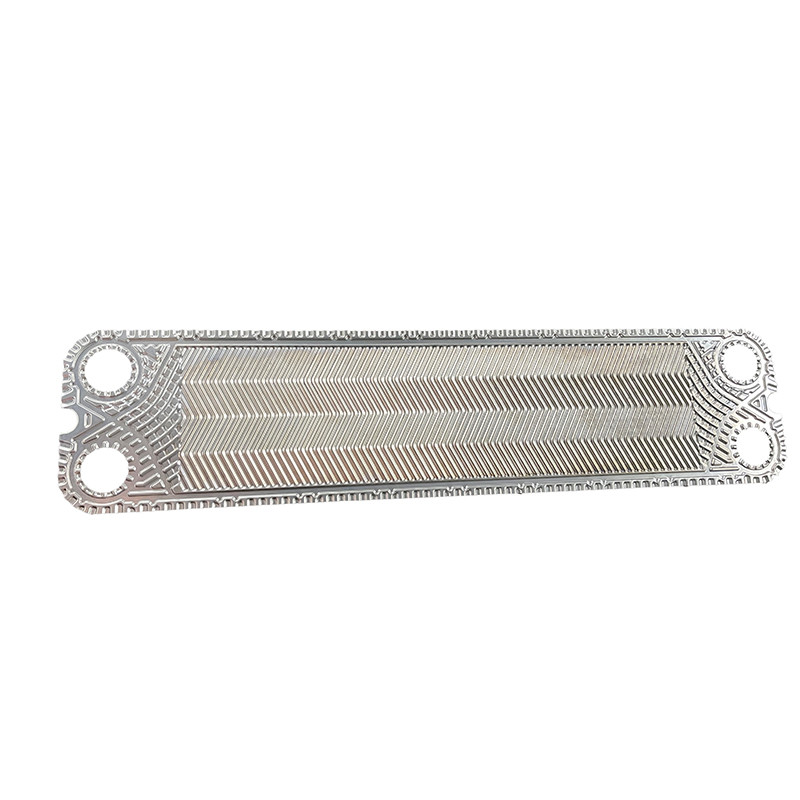

S4A S21A S22 Tipe SF123 Plat penukar panas Untuk peralatan pendingin penukar panas Sondex

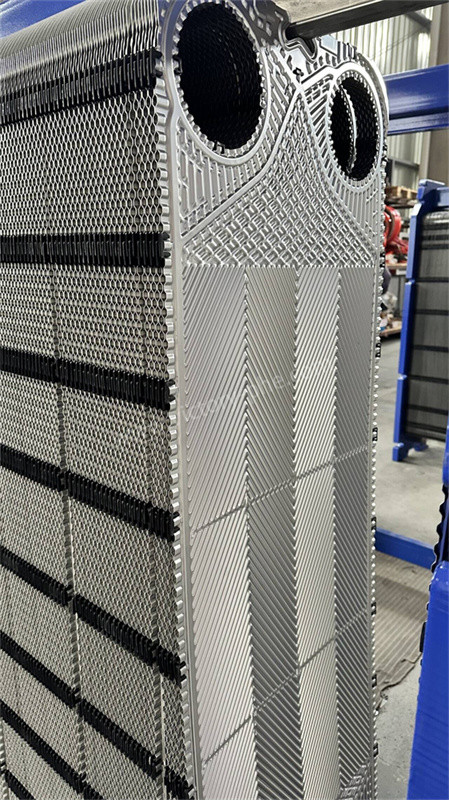

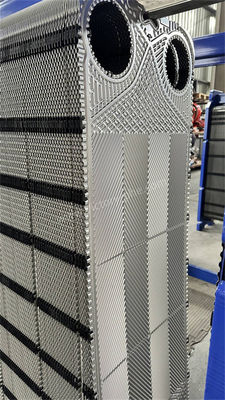

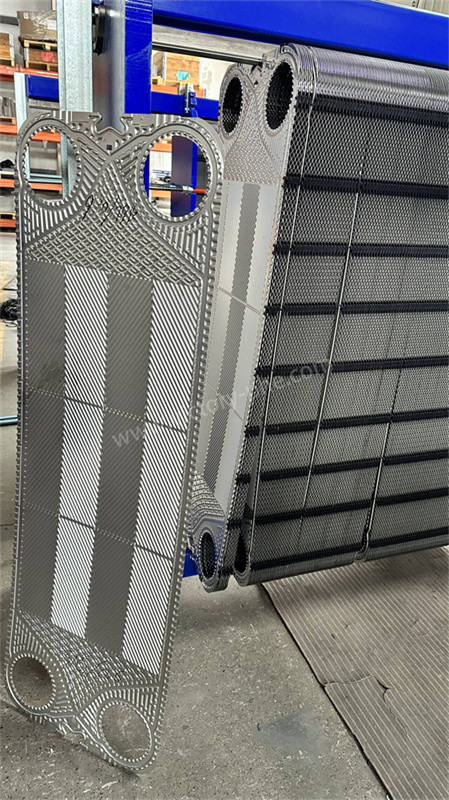

Sondex Plat penukar panas

1. Plat penukar panas plat adalah komponen inti penukar panas plat. transfer panas antara cairan dingin dan panas terjadi pada piring ini,membuat mereka elemen transfer panas utama penukar panasSelain itu, pelat harus menahan perbedaan tekanan antara kedua sisi.pilihan jenis pelat yang cocok dan saluran aliran untuk pelat penukar panas pelat memiliki dampak yang signifikan pada operasi peralatan penukar panas, efisiensi transfer panas, resistensi cairan, dan faktor lainnya.

Plat penukar panas Pilih:

• Pilihan jenis pelat dan pola corrugasi untuk penukar panaspelatharus didasarkan pada kondisi dan persyaratan transfer panas yang spesifik. Dalam situasi di mana ada aliran yang besar dan penurunan tekanan yang kecil yang diizinkan,plat dengan ketahanan rendah harus dipilihPemilihan penukar panas pelat yang dapat dilepas atau dilas harus ditentukan berdasarkan kondisi tekanan dan suhu media transfer panas.
• Untuk peralatan dengan area transfer panas yang besar, tidak disarankan untuk memilih pelat dengan area pelat individu yang terlalu kecil.Hal ini karena memiliki terlalu banyak piring dapat mengakibatkan kecepatan aliran rendah antara piring, menyebabkan penurunan koefisien transfer panas secara keseluruhan.

Pengaturan aliran dan saluran aliran Pilih:

• Pengaturan aliran mengacu pada sekelompok saluran aliran paralel di penukar panas di mana cairan tunggal mengalir ke arah yang sama.saluran aliran mengacu pada saluran yang terbentuk oleh pasangan pelat yang berdekatan di dalam penukar panas pelat di mana aliran cairanSecara umum, beberapa saluran aliran dihubungkan secara paralel atau berturut-turut untuk membentuk kombinasi yang berbeda dari saluran cairan dingin dan panas.
• Untuk memastikan bahwa cairan mengalir antara bundel pelat sesuai dengan persyaratan khusus, empat sudut pelat ditusuk dan gasket diterapkan sesuai dengan spesifikasi.Pelat diatur dalam pola yang teratur untuk membentuk saluran aliran, yang dikenal sebagai pengaturan aliran. Bentuk pengaturan aliran harus ditentukan berdasarkan perhitungan transfer panas dan resistensi cairan, sambil memenuhi persyaratan proses.Ketika koefisien transfer panas konvektif di kedua sisi permukaan transfer panas sama atau dekat, koefisien perpindahan panas dapat dimaksimalkan.adalah wajar untuk membuat koefisien transfer panas konvektif di saluran aliran air dingin dan air panas sama atau dekat satu sama lain.
