Bagian Penukar Panas Plat Tranter Molibdenum Titanium Hastelloy

Deskripsi Produk

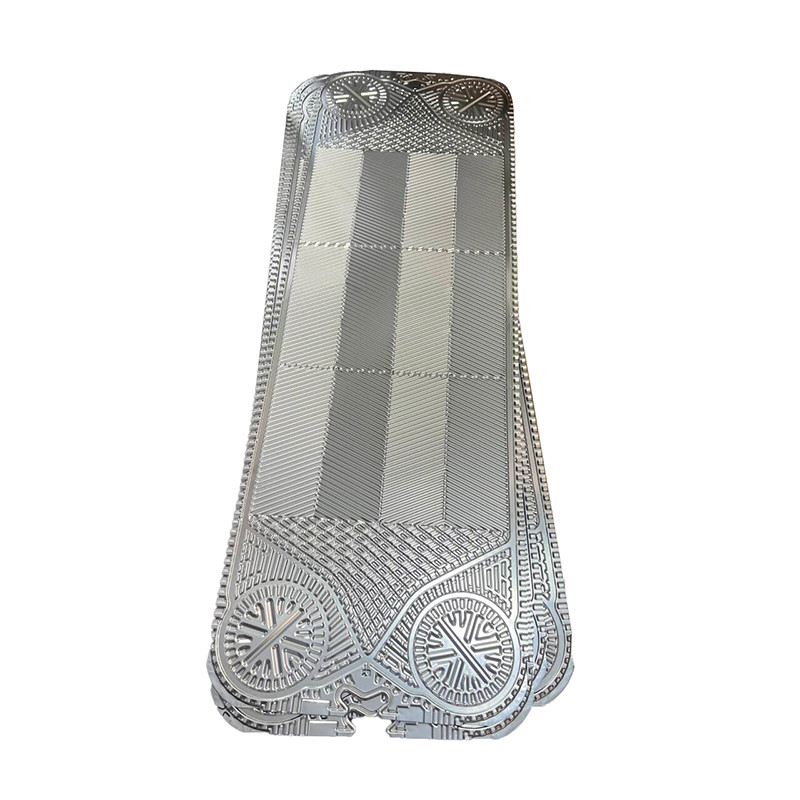

Plat penukar panas Tranter GC26 GX100 Terbuat dari stainless steel Titanium Hastelloy Nickel Molybdenum

Sondex Plat penukar panas

1. Plat penukar panas dirancang khusus untuk mengisolasi cairan dan memfasilitasi pertukaran panas dalam penukar panas piring.Piring bergelombang tulang herring, lempeng horizontal lempeng bergelombang, dan lempeng embossed.

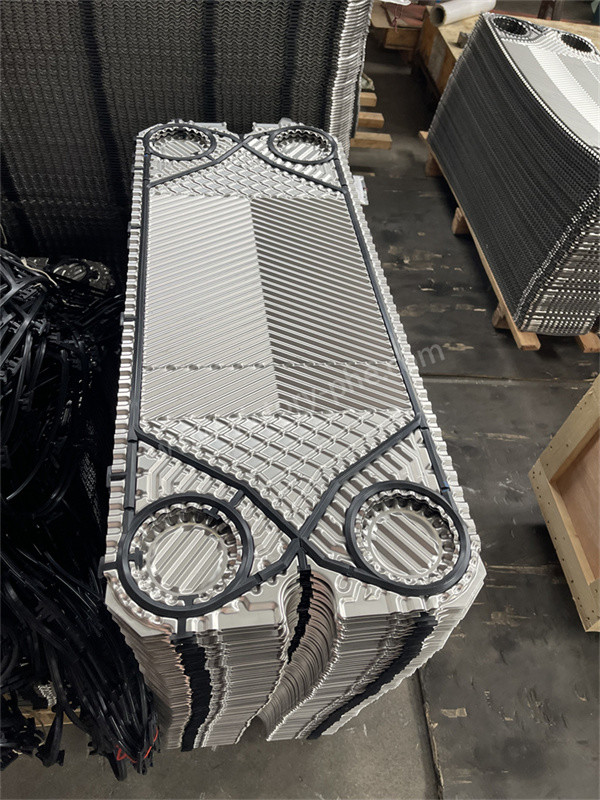

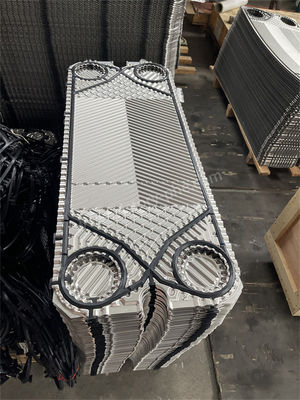

2. Pertukang panas pelat gasket terdiri dari beberapa pelat tipis bergelombang yang dicetak, yang ditumpuk pada interval yang ditentukan dan disegel dengan gasket.Pelat dan gasket dikompresi bersama-sama menggunakan bingkai dan mengencangkan sekrupEmpat lubang sudut dari pelat dan gasket membentuk saluran distribusi dan pengumpulan cairan.memungkinkan mereka mengalir di saluran masing-masing di kedua sisi setiap piring dan mengalami pertukaran panas.

Prinsip operasi:

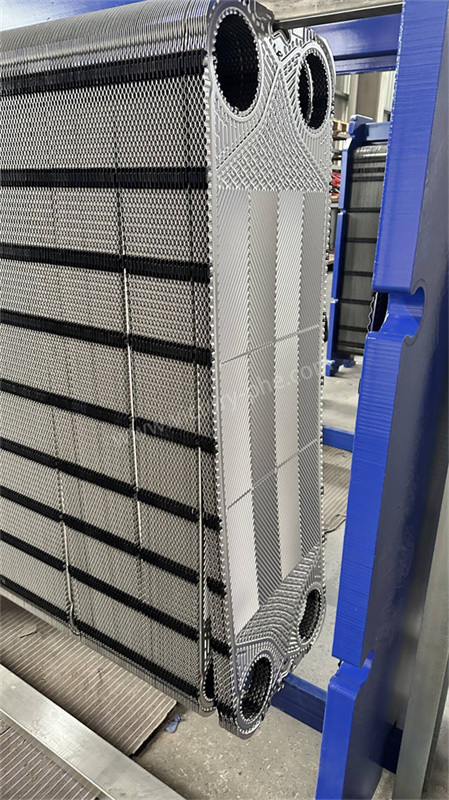

• Pertukang panas pelat adalah jenis baru pertukang panas efisiensi tinggi yang terbuat dari pelat logam yang ditumpuk dengan bentuk bergelombang tertentu.plat kompresi (plat ujung bergerak), lempeng ujung tetap) dan bingkai (tongkat panduan atas dan bawah), dukungan depan), lempeng disegel dan dipandu oleh gasket penyegelan untuk memisahkan saluran cairan dingin/panas.Medium pertukaran panas dingin/panas mengalir melalui saluran masing-masing dan pertukaran panas dengan pelat terpisah. pertukaran untuk mencapai suhu yang diinginkan pengguna.
• Setelah disatukan menjadi bundel piring, pipa distribusi dan pipa pengumpulan untuk cairan terbentuk.Setelah pertukaran panas media dingin/panas, panas dikembalikan dari pipa pengumpulan masing-masing untuk daur ulang.

Pilihan bahan pelat untuk penukar panas pelat:

1. Air keran umum:Untuk aplikasi air murni, stainless steel 304 umumnya dipilih. Namun, untuk air sumur, air sungai, air sirkulasi loop tertutup, dan media kompleks lainnya,baja tahan karat 316 lebih disukai karena ketahanan korosi yang lebih baik dibandingkan dengan 304Dalam kasus air laut, titanium murni (GR1) adalah pilihan yang disukai karena konsentrasi ion klorida yang tinggi.baja tahan karat super 254SMO dapat digunakan di lingkungan dengan kandungan ion klorida yang lebih tinggi dari 316.
2. Asam:Untuk asam sulfat encer dengan konsentrasi di bawah 10% dan suhu di bawah 50 °C, stainless steel 316 dapat digunakan.254SMO, atau paduan Hastelloy C276. Prinsip yang sama berlaku untuk asam fosforik dan asam klorida.
3. Uap: Kondisi uap sering terjadi. Di daerah selatan, baja tahan karat 316L biasanya dipilih karena suhu uap umumnya di atas 120°C. Di daerah utara,mempertimbangkan faktor biaya, beberapa pelanggan mungkin memilih stainless steel 304.Perlu dicatat bahwa penggunaan baja tahan karat 304 dalam aplikasi uap suhu tinggi dapat menyebabkan deformasi penukar panas pelat.
4. Minyak:Untuk peralatan umum pelumasan minyak dan aplikasi minyak hidrolik, stainless steel 304 cocok. untuk minyak transfer panas suhu tinggi, di mana ketahanan suhu tinggi diperlukan,baja tahan karat 316 dianjurkan.
