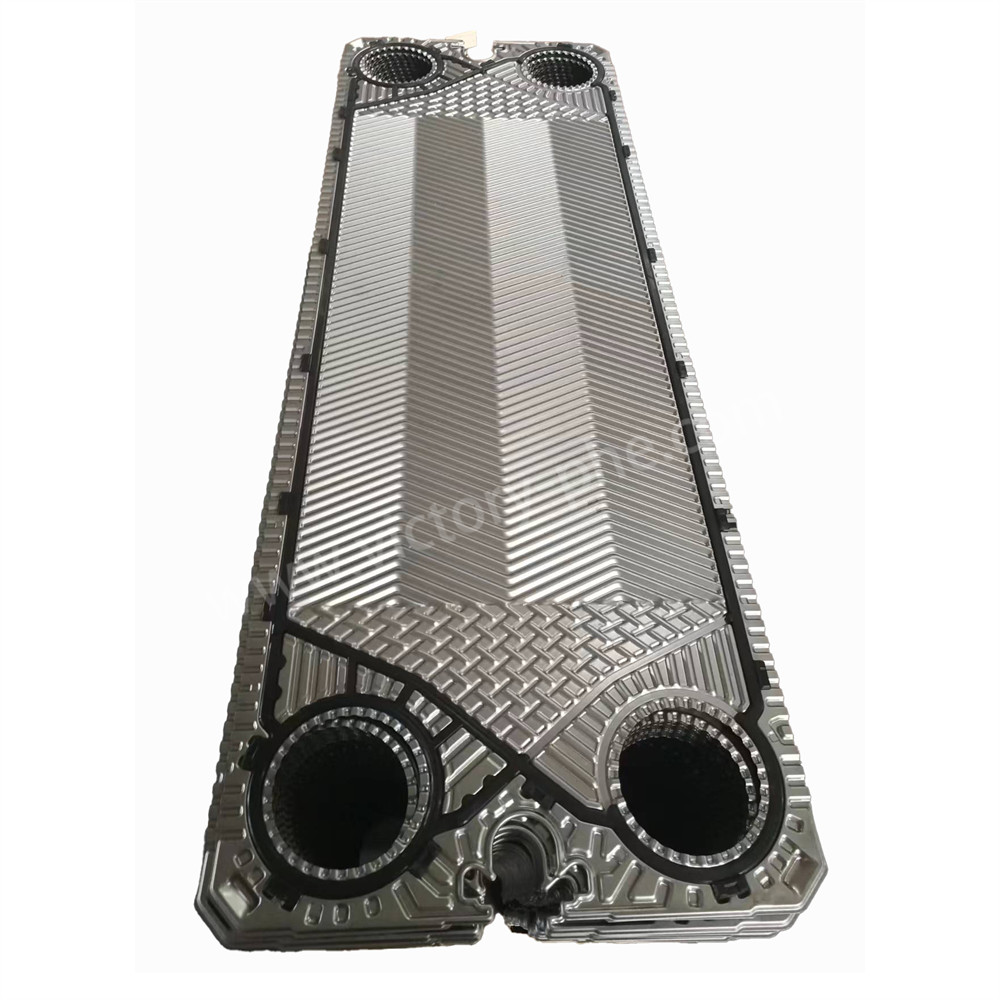

M15B M15M Piring penukar panas theta tinggi dengan gasket untuk pendinginan yang optimal

Deskripsi Produk

M15B M15M Piring penukar panas theta tinggi dengan gasket untuk pendinginan yang optimal

Plat penukar panas

Plat penukar panas adalah komponen yang digunakan dalam penukar panas piring, yang merupakan perangkat yang dirancang untuk mentransfer panas dari satu cairan ke cairan lain.Plat ini biasanya terbuat dari logam dan diatur sedemikian rupa sehingga memungkinkan transfer panas yang efisien antara kedua cairan sambil menjaga mereka secara fisik terpisah.

Kebutuhan untuk pelat penukar panas muncul dari kebutuhan untuk secara efisien mentransfer panas antara dua cairan tanpa memungkinkan mereka untuk mencampur.dan aplikasi perumahan di mana transfer panas sangat penting untuk proses seperti pemanasan, pendinginan, dan pemulihan energi termal.

Alasan utama untuk menggunakan pelat penukar panas untuk transfer panas meliputi:

1Transfer Panas yang Efisien: Plat penukar panas dirancang untuk memaksimalkan luas permukaan yang tersedia untuk transfer panas antara dua cairan, menghasilkan pertukaran panas yang efisien dan cepat.

2. Desain kompak: Pertukaran panas pelat dengan pelat penukar panas menawarkan solusi yang kompak dan hemat ruang untuk transfer panas dibandingkan dengan penukar panas shell-and-tube tradisional.

3. Versatilitas: Piring penukar panas dapat dikonfigurasi dalam pola dan desain yang berbeda untuk mengakomodasi berbagai jenis cairan, laju aliran, dan perbedaan suhu,membuat mereka serbaguna untuk berbagai aplikasi.

4Efisiensi energi: Dengan memfasilitasi transfer panas yang efisien, pelat penukar panas berkontribusi pada penghematan energi dan peningkatan efisiensi proses dalam sistem pemanasan dan pendinginan.

Produk ini terutama cocok untuk ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.

Aplikasi

Konfigurasi ketebalan pelat penukar panas pelat

• AISI 304 biasanya memiliki ketebalan 0,4 atau 0,5 mm
• AISI 316 selalu 0,5 dan 0,6 mm
• 254 SMO (paduan tinggi) biasanya 0,6 mm
• Plat titanium selalu 0,5 dan 0,6 mm
• Beberapa memiliki lempeng yang lebih tebal (untuk aplikasi tekanan tinggi)
• Beberapa PHEs memiliki 0,4 mm (operasi tekanan rendah)
• Hastelloy C-276 (paduan nikel) biasanya 0,6 mm

Proses Produksi:

• Persiapan bahan baku: Plat baja tahan karat berkualitas tinggi dipilih sebagai bahan baku karena ketahanan korosi dan konduktivitas termalnya yang sangat baik.Ketebalan pelat ditentukan berdasarkan spesifikasi produk dan persyaratan desain.
• Memotong dan meratakan: Lempeng stainless steel dipotong dengan tepat menggunakan alat mesin untuk memenuhi persyaratan desain.
• Stamping: Lemparan yang rata mengalami pencetakan dengan menggunakan mesin pencetak hidrolik untuk menciptakan pola tulang ikan herring tertentu.Kontrol yang tepat dipertahankan selama proses stamping untuk mencegah deformasi plat atau kerusakan.
• Pengolahan permukaan: Lemparan mengalami perawatan permukaan seperti polishing, sandblasting, atau coating untuk meningkatkan ketahanan korosi dan kinerja transfer panas.Pilihan metode pengobatan tergantung pada kebutuhan khusus.
• Pengumpulan dan inspeksi: Pelat dipasang sesuai dengan persyaratan desain, membentuk penukar panas pelat yang dapat dilepas dengan segel gasket karet atau penukar panas pelat yang dilas sepenuhnya melalui las busur argon.Penyesuaian ketat dan tidak adanya celah dijamin selama perakitanSebuah tes tekanan kinerja yang ketat dilakukan setelah perakitan, dan laporan pabrik dikeluarkan untuk memverifikasi kepatuhan terhadap standar kualitas.
•
