316/0.6 Piring penukar panas bahan Penghematan ruang & pilihan serbaguna untuk transfer panas

Deskripsi Produk

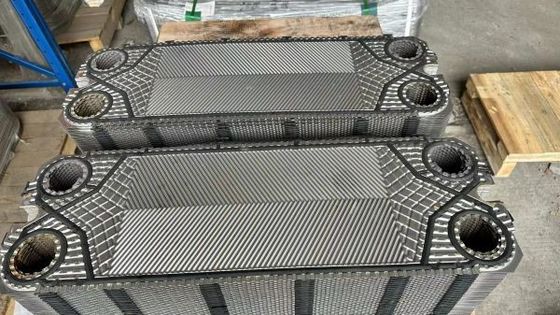

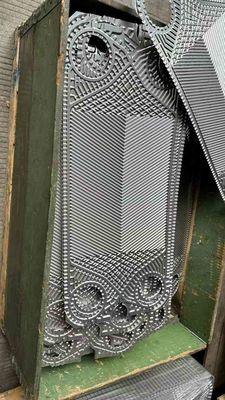

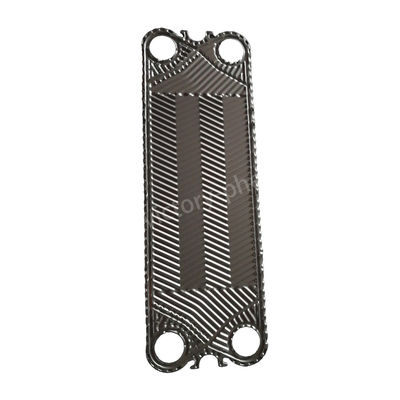

M15B M15M Piring penukar panas theta tinggi dengan gasket untuk pendinginan yang optimal

Plat penukar panas

Plat penukar panas, juga dikenal sebagai penukar panas piring, adalah perangkat yang digunakan untuk mentransfer panas antara dua aliran cairan.Ini terdiri dari serangkaian pelat logam yang diatur sedemikian rupa sehingga memungkinkan pertukaran panas yang efisien antara cairan sambil menjaga mereka terpisah secara fisik.

Komponen utama dari pelat penukar panas meliputi:

Plat: Plat biasanya terbuat dari stainless steel, titanium, atau bahan lain yang cocok untuk aplikasi transfer panas.Mereka dirancang dengan pola khusus saluran dan jalur untuk memfasilitasi pertukaran panas.

Gasket atau Pengelasan: Pada penukar panas pelat yang terpal, pelat disegel dengan gasket untuk mencegah kebocoran cairan di antara saluran.lempengan ditutup bersama-sama secara permanen, menghilangkan kebutuhan untuk gasket.

Bingkai dan Sambungan: Piring ditumpuk bersama-sama dan disekat ke dalam bingkai, yang memberikan dukungan dan memfasilitasi koneksi pintu masuk dan pintu keluar cairan.

Produk ini terutama cocok untuk ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.

Aplikasi

Konfigurasi ketebalan pelat penukar panas pelat

• AISI 304 biasanya memiliki ketebalan 0,4 atau 0,5 mm
• AISI 316 selalu 0,5 dan 0,6 mm
• 254 SMO (paduan tinggi) biasanya 0,6 mm
• Plat titanium selalu 0,5 dan 0,6 mm
• Beberapa memiliki lempeng yang lebih tebal (untuk aplikasi tekanan tinggi)
• Beberapa PHEs memiliki 0,4 mm (operasi tekanan rendah)
• Hastelloy C-276 (paduan nikel) biasanya 0,6 mm

Proses Produksi:

• Persiapan bahan baku: Plat baja tahan karat berkualitas tinggi dipilih sebagai bahan baku karena ketahanan korosi dan konduktivitas termalnya yang sangat baik.Ketebalan pelat ditentukan berdasarkan spesifikasi produk dan persyaratan desain.
• Memotong dan meratakan: Lempeng stainless steel dipotong dengan tepat menggunakan alat mesin untuk memenuhi persyaratan desain.
• Stamping: Lemparan yang rata mengalami pencetakan dengan menggunakan mesin pencetak hidrolik untuk menciptakan pola tulang ikan herring tertentu.Kontrol yang tepat dipertahankan selama proses stamping untuk mencegah deformasi plat atau kerusakan.
• Pengolahan permukaan: Lemparan mengalami perawatan permukaan seperti polishing, sandblasting, atau coating untuk meningkatkan ketahanan korosi dan kinerja transfer panas.Pilihan metode pengobatan tergantung pada kebutuhan khusus.
• Pengumpulan dan inspeksi: Pelat dipasang sesuai dengan persyaratan desain, membentuk penukar panas pelat yang dapat dilepas dengan segel gasket karet atau penukar panas pelat yang dilas sepenuhnya melalui las busur argon.Penyesuaian ketat dan tidak adanya celah dijamin selama perakitanSebuah tes tekanan kinerja yang ketat dilakukan setelah perakitan, dan laporan pabrik dikeluarkan untuk memverifikasi kepatuhan terhadap standar kualitas.
•
