Deskripsi Produk

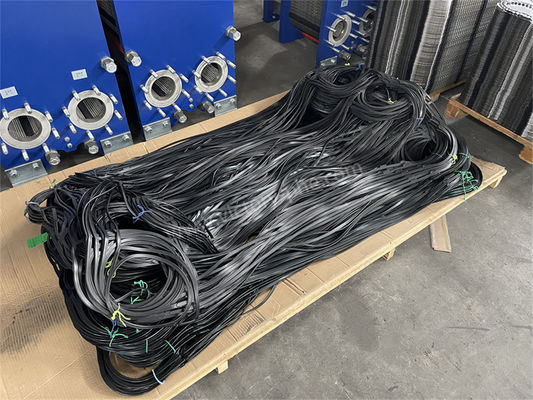

M15B M15M Piring penukar panas theta tinggi dengan gasket untuk pendinginan yang optimal
Plat penukar panas
Plat penukar panas adalah komponen integral dalam penukar panas lempeng, yang dirancang untuk mentransfer panas antara cairan.lempeng ini diatur untuk mengoptimalkan pertukaran panas sambil menjaga cairan terpisah.
Permintaan untuk pelat penukar panas muncul dari kebutuhan untuk mentransfer panas antara cairan secara efisien tanpa mencampurnya.dan skenario perumahan di mana transfer panas sangat penting untuk proses seperti pemanasan, pendinginan, dan pemulihan energi termal.
Manfaat utama menggunakan pelat penukar panas untuk transfer panas meliputi:
1Efisiensi Transfer Panas yang Ditingkatkan: Piring penukar panas dirancang untuk memaksimalkan luas permukaan untuk pertukaran panas yang efisien dan cepat antara cairan.
2. Desain kompak: Pertukaran panas piring dengan piring pertukangan panas menawarkan solusi hemat ruang untuk transfer panas dibandingkan dengan pertukangan panas cangkang dan tabung tradisional.
3. Versatilitas: Plat penukar panas dapat dikonfigurasi dalam pola dan desain yang berbeda untuk mengakomodasi berbagai jenis cairan, laju aliran, dan perbedaan suhu,membuat mereka dapat disesuaikan untuk berbagai aplikasi.
4Efisiensi energi: Dengan memfasilitasi transfer panas yang efisien, pelat penukar panas berkontribusi pada penghematan energi dan peningkatan efisiensi proses dalam sistem pemanasan dan pendinginan.
Merek | Model |
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
Bahan | Spesifikasi |
Baja tahan karat |
SUS304 316 316L 310S 904 |
Titanium dan paduan titanium-palladium | TAi TAi-Pd |
Hastelloy |
C276 D205 B2G |
Nikel | Ni200 Ni201 |
Molybdenum | 254 |
Produk ini terutama cocok untuk ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.
Aplikasi
Bahan pelat | Cocok untuk cairan |
Baja tahan karat (SUS304.316, dll.) | Air murni, air sungai, minyak makan, minyak mineral |
Titanium dan titanium palladium (Ti, Ti-Pd) | Air laut, air garam, senyawa garam |
20Cr,18Ni,6Mo ((254SMO) | Asam sulfat yang diencerkan, larutan air garam yang diencerkan, larutan air anorganik |
Nikel (Ni) | Suhu tinggi, konsentrasi tinggi soda kaustik |
Paduan HASTELLOY (C276, D205, B2G) | Asam sulfat pekat, asam klorida, asam fosfor |
Konfigurasi ketebalan pelat penukar panas pelat
Proses Produksi:
Persiapan bahan baku: Plat baja tahan karat kelas premium dipilih dengan cermat karena ketahanan korosi dan konduktivitas termalnya yang luar biasa.Ketebalan pelat ditentukan secara tepat sesuai dengan spesifikasi produk dan parameter desain.
Pemotongan dan perataan: Alat mesin canggih digunakan untuk memotong dengan tepat pelat baja tahan karat, memastikan kepatuhan pada spesifikasi desain.perawatan perataan diberikan untuk mencapai permukaan yang halus dan seragam.
Stamping: Piring yang diratakan mengalami pencetakan press hidrolik untuk memberikan pola tulang herring tertentu.Langkah-langkah kontrol yang ketat diterapkan untuk mencegah deformasi pelat atau kerusakan selama pencetakan.
Pengolahan permukaan: Berbagai metode pengolahan permukaan seperti polishing, sandblasting, atau coating diterapkan pada pelat untuk meningkatkan ketahanan korosi dan kinerja transfer panas.Pemilihan metode perawatan tergantung pada kebutuhan khusus.
Pemasangan dan inspeksi: Piring dipasang dengan cermat sesuai dengan spesifikasi desain,menghasilkan pembentuknya baik penukar panas pelat yang bisa dilepas dengan segel gasket karet atau penukar panas pelat yang dilas sepenuhnya menggunakan las busur argon. penyesuaian yang tepat dan tidak adanya celah dijamin dengan cermat selama perakitan. Selanjutnya tes tekanan kinerja yang ketat dilakukan pasca perakitan,dan laporan pabrik yang komprehensif dikeluarkan untuk memvalidasi kepatuhan terhadap standar kualitas yang ketat.
