Deskripsi Produk

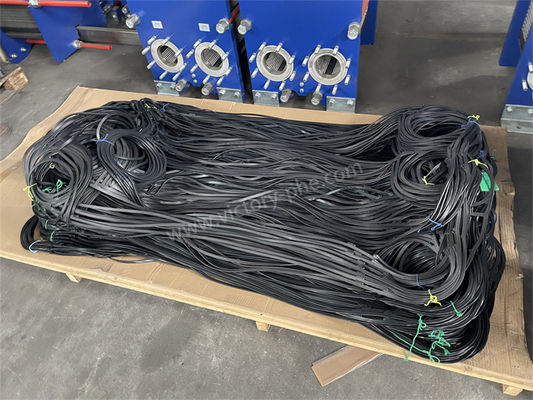

M15B M15M Piring penukar panas theta tinggi dengan gasket untuk pendinginan yang optimal
Plat penukar panas
Plat penukar panas berfungsi sebagai komponen penting dalam penukar panas lempeng, memfasilitasi transfer panas antara cairan.lempeng ini diatur secara strategis untuk mengoptimalkan pertukaran panas sambil memastikan pemisahan cairan.
Permintaan untuk pelat penukar panas berasal dari kebutuhan untuk mentransfer panas antara cairan secara efisien, tanpa pencampuran.dan lingkungan perumahan di mana transfer panas sangat penting untuk operasi seperti pemanasan, pendinginan, dan pemulihan energi termal.
Keuntungan utama menggunakan pelat penukar panas untuk transfer panas meliputi:
1Efisiensi Transfer Panas yang Ditingkatkan: Piring penukar panas dirancang untuk memaksimalkan luas permukaan, mempromosikan pertukaran panas yang efisien dan cepat antara cairan.
2. Desain kompak: Pertukang panas piring yang menampilkan pelat pertukang panas menawarkan solusi yang hemat ruang untuk transfer panas dibandingkan dengan pertukang panas cangkang dan tabung konvensional.
3. Versatilitas: Piring penukar panas dapat disesuaikan dengan berbagai pola dan desain untuk mengakomodasi berbagai jenis cairan, laju aliran, dan perbedaan suhu,meningkatkan kemampuan mereka untuk beradaptasi dalam berbagai aplikasi.
4Efisiensi Energi: Dengan memfasilitasi transfer panas yang efisien, pelat penukar panas berkontribusi pada konservasi energi dan peningkatan efisiensi operasional dalam sistem pemanasan dan pendinginan.
Merek | Model |
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
Bahan | Spesifikasi |
Baja tahan karat |
SUS304 316 316L 310S 904 |
Titanium dan paduan titanium-palladium | TAi TAi-Pd |
Hastelloy |
C276 D205 B2G |
Nikel | Ni200 Ni201 |
Molybdenum | 254 |
Produk ini terutama cocok untuk ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, dll.
Aplikasi
Bahan pelat | Cocok untuk cairan |
Baja tahan karat (SUS304.316, dll.) | Air murni, air sungai, minyak makan, minyak mineral |
Titanium dan titanium palladium (Ti, Ti-Pd) | Air laut, air garam, senyawa garam |
20Cr,18Ni,6Mo ((254SMO) | Asam sulfat yang diencerkan, larutan air garam yang diencerkan, larutan air anorganik |
Nikel (Ni) | Suhu tinggi, konsentrasi tinggi soda kaustik |
Paduan HASTELLOY (C276, D205, B2G) | Asam sulfat pekat, asam klorida, asam fosfor |
Konfigurasi ketebalan pelat penukar panas pelat
Proses Produksi:
Persiapan bahan baku: Piring baja tahan karat kelas premium dipilih dengan hati-hati karena ketahanan korosi dan konduktivitas termal yang luar biasa.Ketebalan pelat ditentukan dengan cermat agar sesuai dengan spesifikasi produk dan parameter desain.
Memotong dan meratakan: Dengan menggunakan alat mesin canggih, pelat baja tahan karat dipotong dengan tepat untuk memenuhi spesifikasi desain.Pengolahan perataan diberikan untuk mencapai permukaan yang seragam dan halus.
Stamping: Stamping pers hidrolik digunakan pada pelat yang diratakan untuk menciptakan pola tulang ikan herring tertentu, meningkatkan koefisien turbulensi untuk transfer panas yang efisien.Langkah-langkah kontrol yang ketat diterapkan untuk mencegah deformasi pelat atau kerusakan selama proses stamping.
Pengolahan permukaan: Berbagai teknik pengolahan permukaan seperti polishing, sandblasting, atau coating diterapkan pada pelat untuk meningkatkan ketahanan korosi dan kinerja transfer panas,dipilih berdasarkan persyaratan khusus.
Pemasangan dan inspeksi: Plat disatukan dengan cermat sesuai dengan spesifikasi desain,yang menghasilkan pembentukan salah satu penukar panas pelat yang dapat dilepas dengan segel gasket karet atau penukar panas pelat yang dilas sepenuhnya menggunakan pengelasan busur argon. penyesuaian presisi dan tidak adanya celah dijamin dengan cermat selama perakitan. selanjutnya tes tekanan kinerja yang ketat dilakukan pasca perakitan,diikuti dengan penerbitan laporan pabrik yang komprehensif untuk memverifikasi kepatuhan terhadap standar kualitas yang ketat.
