DESKRIPSI PRODUK

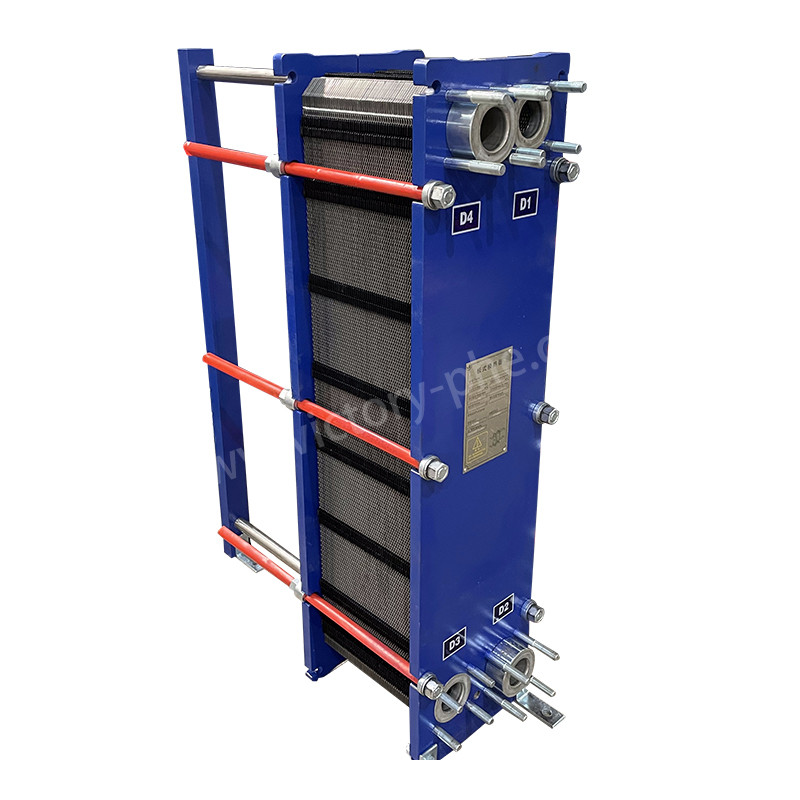

VH05 Piring baja tahan karat gasketed plat ke plat penukar panas untuk sistem HVAC, pendingin, air pendingin transfer panas
Pertukaran Panas Piring
Pertukang panas piring memiliki berbagai aplikasi di berbagai industri karena efisiensi, desain kompak, dan fleksibilitasnya.
1Sistem HVAC:Pertukang panas piring digunakan dalam sistem pemanas, ventilasi, dan pendingin udara untuk mentransfer panas antara aliran udara, air, atau pendingin.
2Pendinginan:Pertukang panas piring digunakan dalam sistem pendingin untuk aplikasi pendinginan dan pemulihan panas.
Industri Makanan dan Minuman: Penukar panas piring digunakan untuk proses pasteurisasi, pemanasan, pendinginan, dan sterilisasi dalam industri makanan dan minuman.
3Pengolahan Kimia:Pertukaran panas piring digunakan di pabrik pengolahan kimia untuk pemanasan, pendinginan, kondensasi, dan penguapan berbagai bahan kimia.
4. Generasi Listrik:Pertukang panas piring digunakan di pembangkit listrik untuk pendinginan minyak pelumas turbin, sirkuit pendinginan air, dan sistem pemulihan panas.
5Industri Kelautan:Penukar panas piring digunakan dalam aplikasi laut untuk mesin pendingin, generator, dan sistem HVAC di kapal dan platform lepas pantai.
6Industri farmasi:Pertukaran panas piring digunakan untuk proses pemanasan, pendinginan, dan sterilisasi dalam manufaktur farmasi.
7Industri Minyak dan Gas:Pertukaran panas pelat digunakan untuk proses pemanasan dan pendinginan di kilang minyak, pabrik petrokimia, dan fasilitas pengolahan gas alam.
Ini hanya beberapa contoh dari banyak aplikasi di mana penukar panas pelat memainkan peran penting dalam proses transfer panas yang efisien.
|
Model |
DLXU03/DLXM3 |
|
Ketebalan lempeng |
0.5/0.6mm |
|
Ukuran Lubang Piring |
50 mm |
|
Maksimal throughput |
45m3/h |
|
Adaptor Pipe Untuk Diameter Besar |
DN50 |
|
Tekanan Kerja |
1.0/1.6MPa |
|
Tekanan pengujian |
1.3/2.1Mpa |
|
Model |
Tingkat aliran maksimum standar m3/h |
Jumlah maksimum potongan yang dirakit N |
Ukuran penjepit A |
Panjang maksimum L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parameter produk penukar panas pelat gasket | |
| Artikel | penukar panas pelat |
| Merek | Kemenangan |
| Bahan pelat | Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
| Bahan gasket | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Bahan rangka | Baja karbon yang dicat |
| Warna bingkai | biru atau warna khusus |
| Jenis koneksi | Flange atau benang |
| Standar flange | ANSI ASME BS BA JIS DIN GB ISO |
| Bolt penggaris | M24 M30 M39 |
| Tekanan desain | 20Mpa tertinggi, 10Mpa terendah |
| Tekanan kerja | Normal 12,5Mpa |
| MOQ | 1 set |
| Paket | Kasus poli kayu |
| Jaminan | satu tahun |
| OEM | Dapat membuat penggantian |
|
Bahan pelat |
Cairan yang Cocok |
|
Baja tahan karat (SUS304, 316L dll.) |
Air murni, air sungai, air garam yang dapat dimakan, minyak mineral |
|
Titanium, Ti-pd |
Air garam, air laut, air garam |
|
SMO254 |
Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik |
|
Tidak |
Suhu tinggi, Konsentrasi tinggi soda kaustik |
|
Hastelloy (C276, C22) |
Asam sulfat pekat, asam klorida, asam fosfat |
|
Gasket badan utama |
Suhu operasi (°C) |
Cairan yang Cocok |
|
NBR |
-15 ~ +135 |
Air, air laut, garam mineral, air garam |
|
EPDM |
-25 ~ +180 |
Air panas, uap, asam, basa |
|
F26 |
-25 ~ +230 |
Asam, Base, Cairan |
|
FTP |
0 ~ +160 |
Asam pekat, Base, Minyak suhu tinggi, Uap |
Dalam sistem HVAC (pemanasan, ventilasi dan pendingin udara), penukar panas pelat bekerja dengan mentransfer panas antara dua cairan yang berbeda, biasanya air dan udara.Berikut adalah bagaimana pertukang panas piring beroperasi dalam sistem HVAC:
Transfer panas:Dalam penukar panas pelat, cairan panas dan dingin mengalir dalam saluran terpisah yang terbentuk oleh pelat.
Efisiensi Transfer Panas:Piring-piring dalam penukar panas piring tipis dan memiliki permukaan yang besar, yang memfasilitasi transfer panas yang efisien antara cairan.
Aliran Kontinyu:Ketika cairan mengalir melalui saluran yang terbentuk oleh lempeng, pertukaran panas terjadi.
Kontrol suhu:Penukar panas piring dirancang untuk mengontrol suhu udara yang ditiup melalui sistem HVAC, memastikan bahwa ruang dipanaskan atau didinginkan sesuai kebutuhan.
Singkatnya, penukar panas piring memainkan peran kunci dalam efisiensi sistem HVAC, membantu mengatur suhu udara dan meningkatkan kenyamanan termal di tempat tinggal,bangunan komersial dan industri.
