Pertukaran Panas Plat Kompak Custom PHE Pengelasan Pertukaran Panas

20pcs
MOQ
20 - 500pieces $128 - 215
harga
Pertukaran Panas Plat Kompak Custom PHE Pengelasan Pertukaran Panas
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Warna: Hitam
Suhu Desain: 110°C
Bahan Paking: NBR/EPDM/VITON/HNBR/HEPDM
Daerah perpindahan panas: 1-2000m²
Bahan Plat: SS304 SS316 Titanium
Suhu Maks: Hingga 200°C
Suhu operasi: 15-130°C
asal: JS Cina
Piring: semua dilas
Ketebalan Plat: 0,4-1,2mm
Tekanan: 1,6 mp
pendingin: R404a/R134a/R507a/R22
Suhu: dapat disesuaikan
Tekanan kerja: 3.0MPa
Suhu Kerja: -30~150℃
Menyoroti:

penukar panas plat kompak

,

Pertukaran Panas Plat Custom

,

PHE Heat Exchanger

Informasi dasar
Tempat asal: Cina
Nama merek: Victory
Sertifikasi: ISO SGS
Nomor model: VH15/VN15/VM15M
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kotak Polywood
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: T/T, L/C, Serikat Barat,
Menyediakan kemampuan: 10000pcs per Bulan
Deskripsi Produk

Pengolahan kontrol kualitas untuk penukar panas pelat

Selama produksi Plate Heat Exchanger (PHE), beberapa proses kontrol kualitas biasanya diterapkan untuk memastikan proses manufaktur memenuhi standar yang diperlukan.Berikut adalah beberapa proses kontrol kualitas utama untuk Plate Heat Exchangers:

Pemeriksaan bahan:Memverifikasi kualitas dan spesifikasi bahan yang digunakan dalam konstruksi penukar panas, seperti pelat, gasket, dan komponen bingkai.

Keakuratan Dimensi:Periksa dimensi pelat, gasket, dan komponen bingkai untuk memastikan mereka memenuhi spesifikasi desain dan toleransi.

Inspeksi pengelasan:Melakukan pemeriksaan untuk memastikan teknik las yang tepat digunakan untuk merakit komponen penukar panas, memeriksa cacat atau diskontinuitas.

Uji Tekanan:Melakukan tes tekanan untuk memverifikasi integritas penukar panas dalam kondisi operasi, memastikan bahwa ia dapat menahan tekanan yang diperlukan tanpa kebocoran.

Pengujian efisiensi transfer panas:Mengevaluasi efisiensi transfer panas penukar panas dengan melakukan pengujian kinerja untuk memastikan bahwa ia memenuhi persyaratan termal yang ditentukan.

Pemeriksaan akhir permukaan:Periksa permukaan pelat dan gasket untuk memastikan bahwa mereka memenuhi persyaratan kelancaran untuk transfer panas yang efektif.

Pengujian fungsional:Uji penukar panas yang dirakit dalam kondisi operasi simulasi untuk memverifikasi kinerjanya, termasuk aliran, perbedaan suhu, dan penurunan tekanan.

Dengan menerapkan proses pengendalian kualitas ini di seluruh produksi Plate Heat Exchanger, produsen dapat memastikan bahwa produk akhir memenuhi standar kualitas, beroperasi secara efisien,dan memberikan kinerja transfer panas yang andal.

DESKRIPSI PRODUK

1Pertukang panas piring adalah jenis pertukang panas yang menggunakan piring logam untuk mentransfer panas antara dua cairan.plat yang sedikit terpisah yang memiliki luas permukaan yang sangat besar dan saluran aliran cairan untuk transfer panasCairan dapat mengalir dalam pengaturan arus lawan atau arus bersama, yang memungkinkan transfer panas yang efisien.

2. Pemelihara panas piring umumnya digunakan dalam HVAC, pendingin, pengolahan kimia, dan industri makanan dan minuman karena efisiensi transfer panas yang tinggi, ukuran kompak,dan kemudahan pemeliharaanMereka sering lebih disukai daripada penukar panas cangkang-dan-tabung tradisional karena biaya yang lebih rendah, tingkat transfer panas yang lebih tinggi, dan fleksibilitas dalam menangani cairan yang berbeda.

3Desain penukar panas pelat memungkinkan inspeksi, pembersihan, dan pemeliharaan yang mudah, menjadikannya pilihan populer untuk berbagai aplikasi industri dan komersial.

Model VH15/VN15/VM15M
Ketebalan lempeng 0.5/0.6mm
Ukuran Lubang Piring 150 mm
Maksimal throughput 380m3/h
Adaptor Pipe Untuk Diameter Besar DN150
Tekanan Kerja 1.0/1.6MPa
Tekanan pengujian 1.3/2.1Mpa

Model

Tingkat aliran maksimum standar

m3/h

Jumlah maksimum potongan yang dirakit

N

Ukuran penjepit

A

Panjang maksimum

L1

VH15

380

253

N*(3.8+X)

2346

VN15

380

268

N*(2.6+X)

2046

VM15M

380

415

N*(4.0+X)

3401

Parameter produk penukar panas pelat gasket

Artikel

penukar panas pelat

Merek

Kemenangan

Bahan pelat

Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm

Bahan gasket

NBR HNBR EPDM HEPDM VITON FKM Silikon

Bahan rangka

Baja karbon yang dicat

Warna bingkai

biru atau warna khusus

Jenis koneksi

Flange atau benang

Standar flange

ANSI ASME BS BA JIS DIN GB ISO

Bolt penggaris

M24 M30 M39

Tekanan desain

20Mpa tertinggi, 10Mpa terendah

Tekanan kerja

Normal 12,5Mpa

MOQ

1 set

Paket

Kasus poli kayu

Jaminan

satu tahun

OEM

Dapat membuat penggantian

Aplikasi

Sistem HVAC: Pertukaran panas piring digunakan dalam sistem pemanas, ventilasi, dan pendingin udara untuk mentransfer panas antara udara bangunan dan air atau pendingin yang beredar.

Pendingin: Mereka digunakan dalam sistem pendingin komersial dan industri untuk proses pendinginan dan transfer panas.

Pengolahan Makanan dan Minuman: Penukar panas piring memainkan peran penting dalam pengolahan makanan dan minuman untuk pasteurisasi, pemanasan, dan pendinginan cairan seperti susu, jus, bir, dan anggur.

Pengolahan Kimia: Mereka digunakan dalam proses manufaktur kimia untuk pemanasan dan pendinginan berbagai bahan kimia dan cairan.

Pertanyaan dan Jawaban

T: Apakah produk ini dilengkapi dengan garansi?

A: Ya, produk kami dilengkapi dengan garansi untuk jangka waktu tertentu. Informasi garansi rinci biasanya termasuk dalam kemasan produk atau manual. Jika Anda mengalami masalah kualitas selama penggunaan, kami akan memberikan informasi lengkap tentang garansi.Silakan hubungi tim layanan pelanggan kami segera, dan kami akan menyediakan Anda dengan layanan purna jual yang diperlukan.

T: Berapa lama waktu pengiriman?

A: Biasanya sekitar 15-20 hari setelah pembayaran.

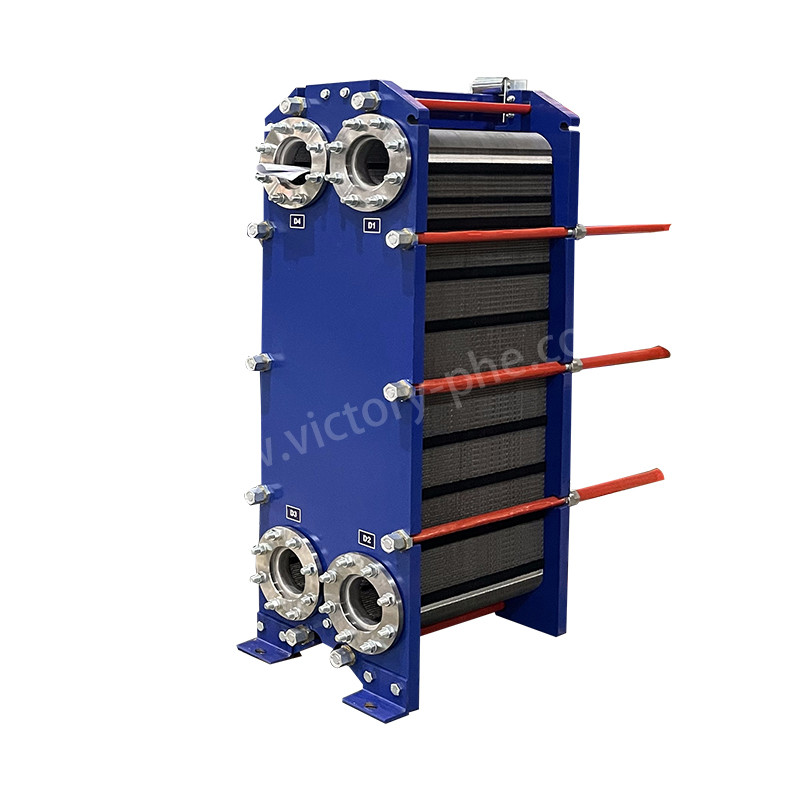

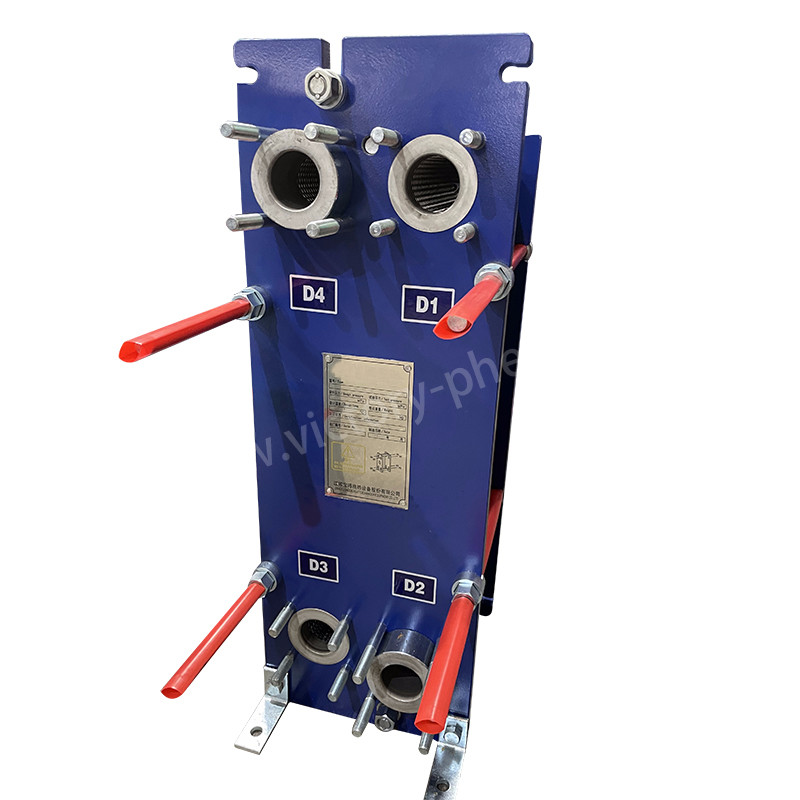

Pertukaran Panas Plat Kompak Custom PHE Pengelasan Pertukaran Panas 0Pertukaran Panas Plat Kompak Custom PHE Pengelasan Pertukaran Panas 1
