DESKRIPSI PRODUK

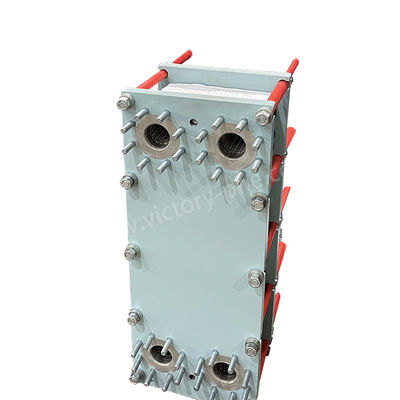

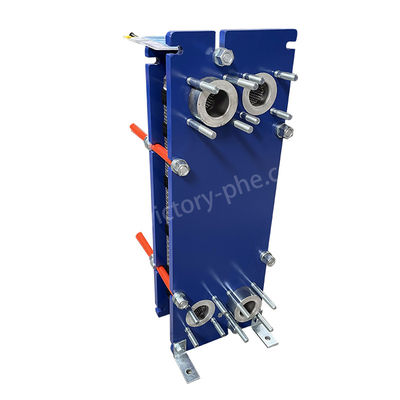

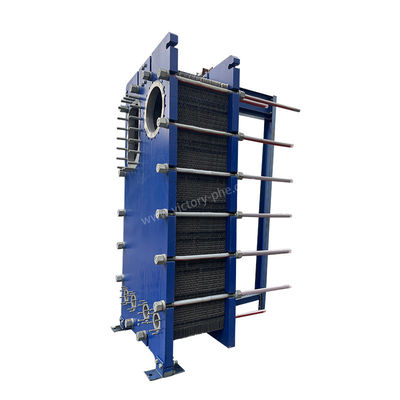

VH05 Pertukaran Panas Lempeng Baja Rinsing Untuk HVAC, Pendingin, Dan Pendingin Air
Pertukaran Panas Piring
Pertukang panas piring memiliki berbagai aplikasi di berbagai industri karena efisiensi, desain kompak, dan fleksibilitasnya.
1Sistem HVAC:Pertukang panas piring adalah komponen penting dari sistem pemanasan, ventilasi, dan pendingin udara (HVAC), memungkinkan pertukaran panas yang efisien antara berbagai media termasuk udara, air,dan bahan pendinginKehadiran mereka sangat penting untuk memastikan kenyamanan termal yang optimal dan operasi sistem HVAC yang efisien.
2Pendinginan:Penukar panas piring memiliki aplikasi yang luas dalam sistem pendingin, memenuhi peran penting dalam operasi pendinginan dan memfasilitasi pemulihan panas.penukar panas piring banyak digunakan untuk proses penting seperti pasteurisasi, pemanasan, pendinginan, dan sterilisasi Fungsi yang sangat penting adalah menjaga kondisi suhu yang tepat untuk memastikan kualitas dan keselamatan berbagai produk makanan dan minuman.
3Pengolahan Kimia:Pertukaran panas piring digunakan di pabrik pengolahan kimia untuk pemanasan, pendinginan, kondensasi, dan penguapan berbagai bahan kimia.
4. Generasi Listrik:Pertukang panas piring digunakan di pembangkit listrik untuk pendinginan minyak pelumas turbin, sirkuit pendinginan air, dan sistem pemulihan panas.
5Industri Kelautan:Penukar panas piring digunakan dalam aplikasi laut untuk mesin pendingin, generator, dan sistem HVAC di kapal dan platform lepas pantai.
6Industri farmasi:Pertukaran panas piring digunakan untuk proses pemanasan, pendinginan, dan sterilisasi dalam manufaktur farmasi.
7Industri Minyak dan Gas:Pertukaran panas pelat digunakan untuk proses pemanasan dan pendinginan di kilang minyak, pabrik petrokimia, dan fasilitas pengolahan gas alam.
Ini hanya beberapa contoh dari banyak aplikasi di mana penukar panas pelat memainkan peran penting dalam proses transfer panas yang efisien.
Model |
DLXU03/DLXM3 |
Ketebalan lempeng |
0.5/0.6mm |
Ukuran Lubang Piring |
50 mm |
Maksimal throughput |
45m3/h |
Adaptor Pipe Untuk Diameter Besar |
DN50 |
Tekanan Kerja |
1.0/1.6MPa |
Tekanan pengujian |
1.3/2.1Mpa |
Model |
Tingkat aliran maksimum standar m3/h |
Jumlah maksimum potongan yang dirakit N |
Ukuran penjepit A |
Panjang maksimum L1 |
VH05 |
45 |
167 |
N*(300+X) |
1390 |
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Parameter produk penukar panas pelat gasket | |
Artikel | penukar panas pelat |
Merek | Kemenangan |
Bahan pelat | Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
Bahan gasket | NBR HNBR EPDM HEPDM VITON FKM Silikon |
Bahan rangka | Baja karbon yang dicat |
Warna bingkai | biru atau warna khusus |
Jenis koneksi | Flange atau benang |
Standar flange | ANSI ASME BS BA JIS DIN GB ISO |
Bolt penggaris | M24 M30 M39 |
Tekanan desain | 20Mpa tertinggi, 10Mpa terendah |
Tekanan kerja | Normal 12,5Mpa |
MOQ | 1 set |
Paket | Kasus poli kayu |
Jaminan | satu tahun |
OEM | Dapat membuat penggantian |
Bahan pelat |
Cairan yang Cocok |
Baja tahan karat (SUS304, 316L dll.) |
Air murni, air sungai, air garam yang dapat dimakan, minyak mineral |
Titanium, Ti-pd |
Air garam, air laut, air garam |
SMO254 |
Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik |
Tidak |
Suhu tinggi, Konsentrasi tinggi soda kaustik |
Hastelloy (C276, C22) |
Asam sulfat pekat, asam klorida, asam fosfat |
Gasket badan utama |
Suhu operasi (°C) |
Cairan yang Cocok |
NBR |
-15 ~ +135 |
Air, air laut, garam mineral, air garam |
EPDM |
-25 ~ +180 |
Air panas, uap, asam, basa |
F26 |
-25 ~ +230 |
Asam, Base, Cairan |
FTP |
0 ~ +160 |
Asam pekat, Base, Minyak suhu tinggi, Uap |
Penukar panas piring adalah komponen yang sangat diperlukan dalam sistem HVAC, memainkan peran penting dalam transfer panas antara cairan yang berbeda, seperti udara dan air.Berikut ini adalah ringkasan bagaimana mereka beroperasi dalam sistem HVAC:
1Transfer panas:Penukar panas pelat terdiri dari saluran terpisah untuk cairan panas dan dingin, memungkinkan transfer panas dari cairan panas ke cairan dingin melalui pelat logam.
2. Transfer panas yang efisien:Plat tipis penukar panas memiliki permukaan yang besar, memastikan pertukaran panas yang efisien antara cairan.
3. Aliran Kontinyu:Cairan mengalir terus menerus melalui saluran yang dibuat oleh lempeng, mempromosikan transfer panas yang cepat dan efektif.
4Kontrol suhu:Penukar panas piring secara aktif mengatur suhu udara yang beredar melalui sistem HVAC, menjamin pemanasan atau pendinginan yang tepat untuk mencapai tingkat kenyamanan yang diinginkan.
Singkatnya, penukar panas piring adalah komponen penting dari sistem HVAC, meningkatkan efisiensi mereka dan berkontribusi kenyamanan termal yang optimal dalam berbagai pengaturan, termasuk perumahan, komersial,dan bangunan industri.
