Industri kompak pelat sirip penukar panas dengan sistem HVAC

50 pc
MOQ
50 - 500pieces $128 - 215
harga
Industri kompak pelat sirip penukar panas dengan sistem HVAC
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Model: VH05/VN5
Ketebalan Plat: 0.5mm 0.6mm 0.7mm 0.8mm 1mm
Bahan Plat: Titanium/Nickel/Hastolly/Baja tahan karat
Bahan Paking: NBR HNBR EPDM HEPDM VITON FKM Silikon
Ukuran Lubang Pelat: 50 mm
Throughput Maks: 45m3/jam
Pipa Adaptor Untuk Diameter Besar: DN50
Tekanan kerja: 1.0/1.6MPa
Tekanan Uji: 1.3/2.1Mpa
Menyoroti:

Industri kompak pelat sirip penukar panas

,

Pertukaran Panas Lapis Plat Kompak

,

Penukar panas sirip pelat

Informasi dasar
Tempat asal: Cina
Nama merek: Victory
Sertifikasi: ISO
Nomor model: VH05/VN5
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: kotak kayu
Waktu pengiriman: 15 - 30 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000 Potongan per Bulan
Deskripsi Produk

DESKRIPSI PRODUK

Pertukaran Panas Piring

Pertukang panas piring memiliki berbagai aplikasi di berbagai industri karena efisiensi, desain kompak, dan fleksibilitasnya.

1Sistem HVAC:Pertukang panas piring digunakan dalam sistem pemanas, ventilasi, dan pendingin udara untuk mentransfer panas antara aliran udara, air, atau pendingin.

2Pendinginan:Pertukang panas piring digunakan dalam sistem pendingin untuk aplikasi pendinginan dan pemulihan panas.

Industri Makanan dan Minuman: Penukar panas piring digunakan untuk proses pasteurisasi, pemanasan, pendinginan, dan sterilisasi dalam industri makanan dan minuman.

3Pengolahan Kimia:Pertukaran panas piring digunakan di pabrik pengolahan kimia untuk pemanasan, pendinginan, kondensasi, dan penguapan berbagai bahan kimia.

4. Generasi Listrik:Pertukang panas piring digunakan di pembangkit listrik untuk pendinginan minyak pelumas turbin, sirkuit pendinginan air, dan sistem pemulihan panas.

5Industri Kelautan:Penukar panas piring digunakan dalam aplikasi laut untuk mesin pendingin, generator, dan sistem HVAC di kapal dan platform lepas pantai.

6Industri farmasi:Pertukaran panas piring digunakan untuk proses pemanasan, pendinginan, dan sterilisasi dalam manufaktur farmasi.

7Industri Minyak dan Gas:Pertukaran panas pelat digunakan untuk proses pemanasan dan pendinginan di kilang minyak, pabrik petrokimia, dan fasilitas pengolahan gas alam.

Untuk memilih Plate Heat Exchanger (PHE), pertimbangkan faktor berikut:

Persyaratan aplikasi:Tentukan kebutuhan aplikasi khusus, termasuk laju aliran cairan, suhu masuk dan keluar, tekanan operasi, dan jenis cairan yang diproses.

Bahan Piring dan Gasket: Pilih bahan yang cocok untuk pelat dan gasket berdasarkan kompatibilitas kimia, ketahanan korosi, dan suhu operasi.

Efisiensi Transfer Panas: Pertimbangkan efisiensi transfer panas PHE mengenai jenis cairan dan perbedaan suhu antara cairan.

Perbaikan yang Mudah: Evaluasi kemudahan pemeliharaan PHE, termasuk aksesibilitas untuk pembersihan dan penggantian bagian.

Biaya dan Efisiensi EnergiPertimbangkan biaya awal peralatan serta biaya operasi yang terkait dengan konsumsi energi.

Ukuran dan Kapasitas:Pilih PHE dengan ukuran dan kapasitas yang sesuai untuk memenuhi permintaan aplikasi, mengingat keterbatasan ruang yang tersedia.

Dengan mempertimbangkan faktor-faktor ini dan berkonsultasi dengan spesialis penukar panas, Anda dapat membuat pilihan yang tepat yang memenuhi kebutuhan spesifik aplikasi Anda.

Ini hanya beberapa contoh dari banyak aplikasi di mana penukar panas pelat memainkan peran penting dalam proses transfer panas yang efisien.

Model

DLXU03/DLXM3

Ketebalan lempeng

0.5/0.6mm

Ukuran Lubang Piring

50 mm

Maksimal throughput

45m3/h

Adaptor Pipe Untuk Diameter Besar

DN50

Tekanan Kerja

1.0/1.6MPa

Tekanan pengujian

1.3/2.1Mpa

Model

Tingkat aliran maksimum standar

m3/h

Jumlah maksimum potongan yang dirakit

N

Ukuran penjepit

A

Panjang maksimum

L1

VH05

45

167

N*(300+X)

1390

VN5

45

211

N*(2.0+X)

1390

Parameter produk penukar panas pelat gasket
Artikel penukar panas pelat
Merek Kemenangan
Bahan pelat Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm
Bahan gasket NBR HNBR EPDM HEPDM VITON FKM Silikon
Bahan rangka Baja karbon yang dicat
Warna bingkai biru atau warna khusus
Jenis koneksi Flange atau benang
Standar flange ANSI ASME BS BA JIS DIN GB ISO
Bolt penggaris M24 M30 M39
Tekanan desain 20Mpa tertinggi, 10Mpa terendah
Tekanan kerja Normal 12,5Mpa
MOQ 1 set
Paket Kasus poli kayu
Jaminan satu tahun
OEM Dapat membuat penggantian

T:Bagaimana memastikan ukuran dan kapasitas saat memilih PHE

A: Ketika memilih Plate Heat Exchanger (PHE) dan memastikan ukuran dan kapasitas memenuhi kebutuhan Anda, ikuti langkah-langkah ini:

Tentukan beban panas: Hitung laju transfer panas yang diperlukan berdasarkan persyaratan termal aplikasi.

Kecepatan aliran cairan: Tentukan laju aliran cairan (panas dan dingin) untuk menentukan kapasitas penukar panas.

Perbedaan suhu: Pertimbangkan perbedaan suhu antara cairan panas dan dingin untuk menghitung luas permukaan yang diperlukan untuk transfer panas yang efisien.

Penurunan Tekanan: Evaluasi penurunan tekanan yang diizinkan dalam sistem untuk memilih PHE yang memenuhi kriteria ini.

Batasan ukuran: Pertimbangkan ruang yang tersedia untuk instalasi untuk memastikan PHE yang dipilih sesuai dengan area yang ditunjuk.

Pedoman Produsen: Konsultasikan spesifikasi dan pedoman produsen untuk memilih ukuran dan kapasitas yang tepat berdasarkan persyaratan aplikasi Anda.

Dengan mengikuti langkah-langkah ini dan mempertimbangkan faktor-faktor ini, Anda dapat memilih Plate Heat Exchanger dengan ukuran dan kapasitas yang tepat untuk secara efektif memenuhi kebutuhan transfer panas Anda.

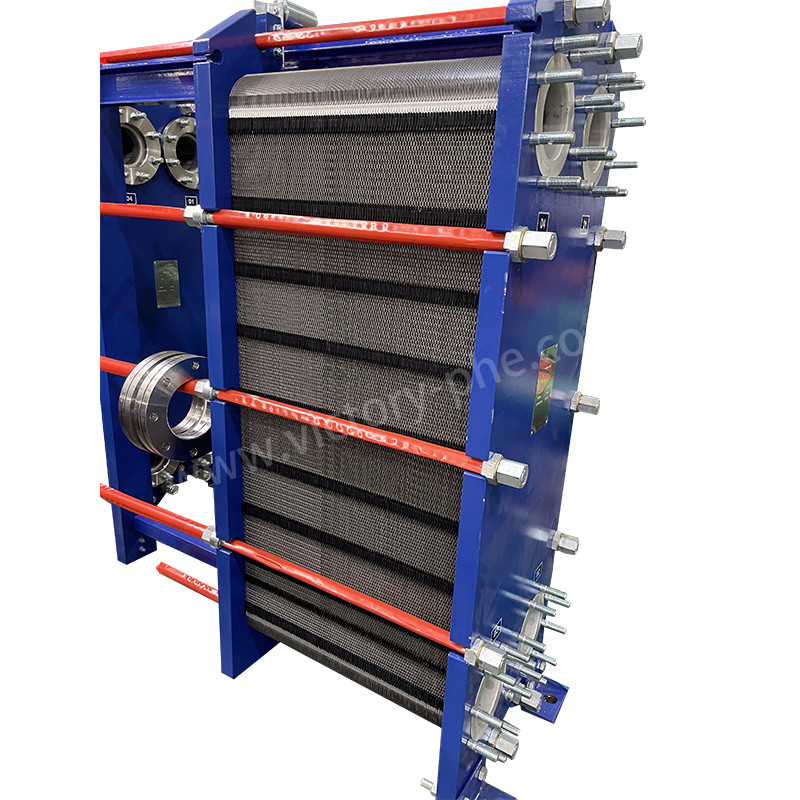

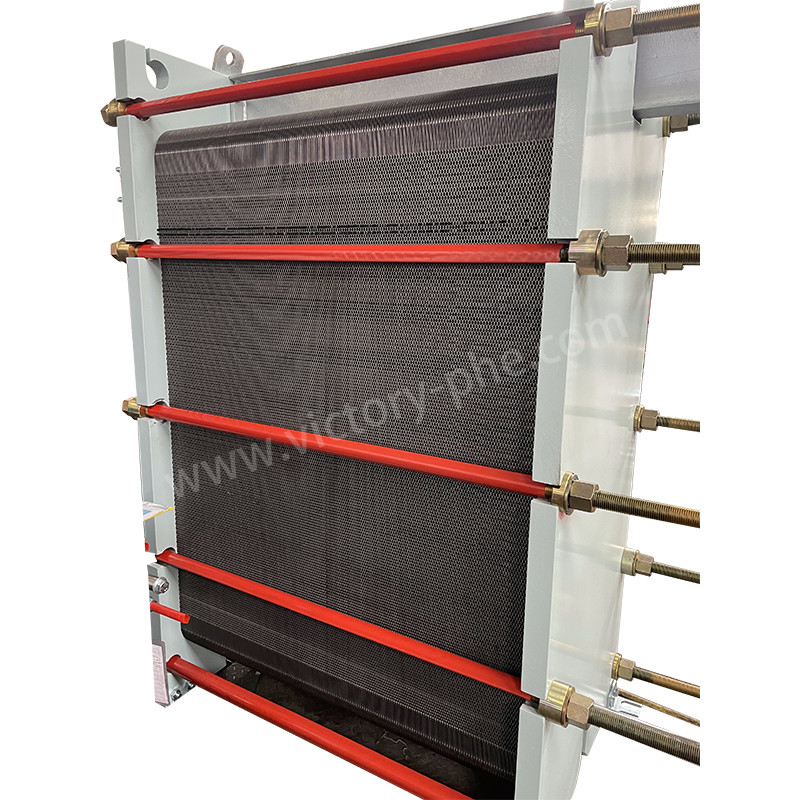

Industri kompak pelat sirip penukar panas dengan sistem HVAC 0Industri kompak pelat sirip penukar panas dengan sistem HVAC 1

Bahan pelat

Cairan yang Cocok

Baja tahan karat (SUS304, 316L dll.)

Air murni, air sungai, air garam yang dapat dimakan, minyak mineral

Titanium, Ti-pd

Air garam, air laut, air garam

SMO254

Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik

Tidak

Suhu tinggi, Konsentrasi tinggi soda kaustik

Hastelloy (C276, C22)

Asam sulfat pekat, asam klorida, asam fosfat

Gasket badan utama

Suhu operasi (°C)

Cairan yang Cocok

NBR

-15 ~ +135

Air, air laut, garam mineral, air garam

EPDM

-25 ~ +180

Air panas, uap, asam, basa

F26

-25 ~ +230

Asam, Base, Cairan

FTP

0 ~ +160

Asam pekat, Base, Minyak suhu tinggi, Uap

Dalam sistem HVAC (pemanasan, ventilasi dan pendingin udara), penukar panas pelat bekerja dengan mentransfer panas antara dua cairan yang berbeda, biasanya air dan udara.Berikut adalah bagaimana pertukang panas piring beroperasi dalam sistem HVAC:

Transfer panas:Dalam penukar panas pelat, cairan panas dan dingin mengalir dalam saluran terpisah yang terbentuk oleh pelat.

Efisiensi Transfer Panas:Piring-piring dalam penukar panas piring tipis dan memiliki permukaan yang besar, yang memfasilitasi transfer panas yang efisien antara cairan.

Aliran Kontinyu:Ketika cairan mengalir melalui saluran yang terbentuk oleh lempeng, pertukaran panas terjadi.

Kontrol suhu:Penukar panas piring dirancang untuk mengontrol suhu udara yang ditiup melalui sistem HVAC, memastikan bahwa ruang dipanaskan atau didinginkan sesuai kebutuhan.

Singkatnya, penukar panas piring memainkan peran kunci dalam efisiensi sistem HVAC, membantu mengatur suhu udara dan meningkatkan kenyamanan termal di tempat tinggal,bangunan komersial dan industri.
