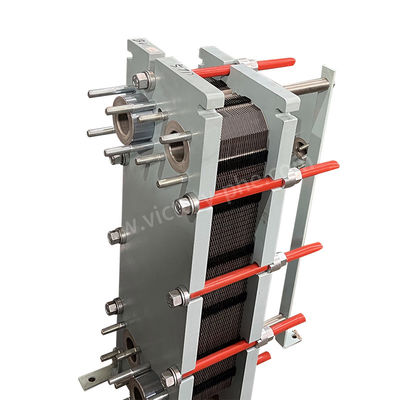

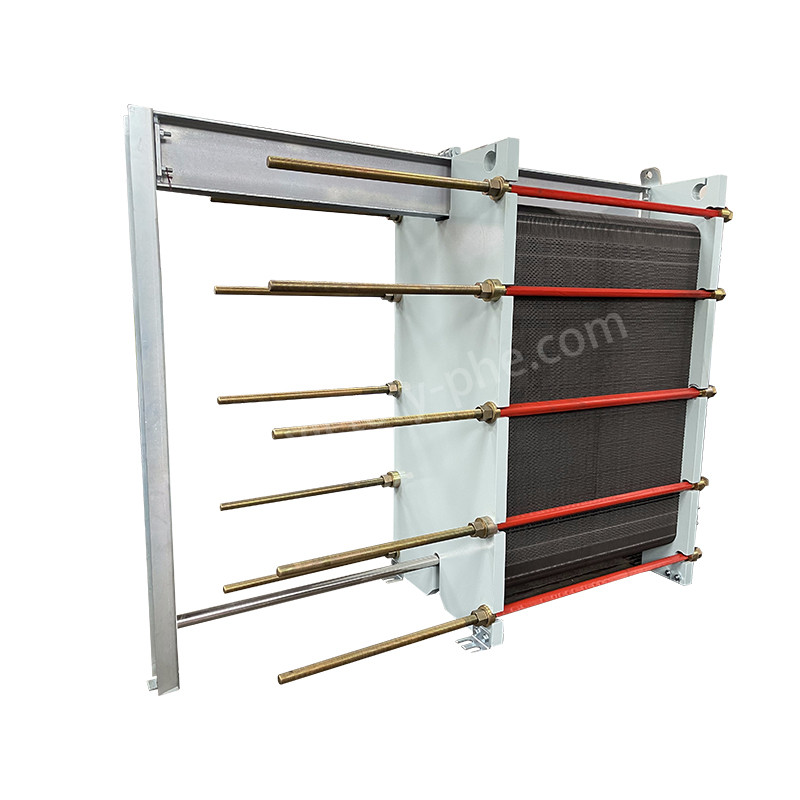

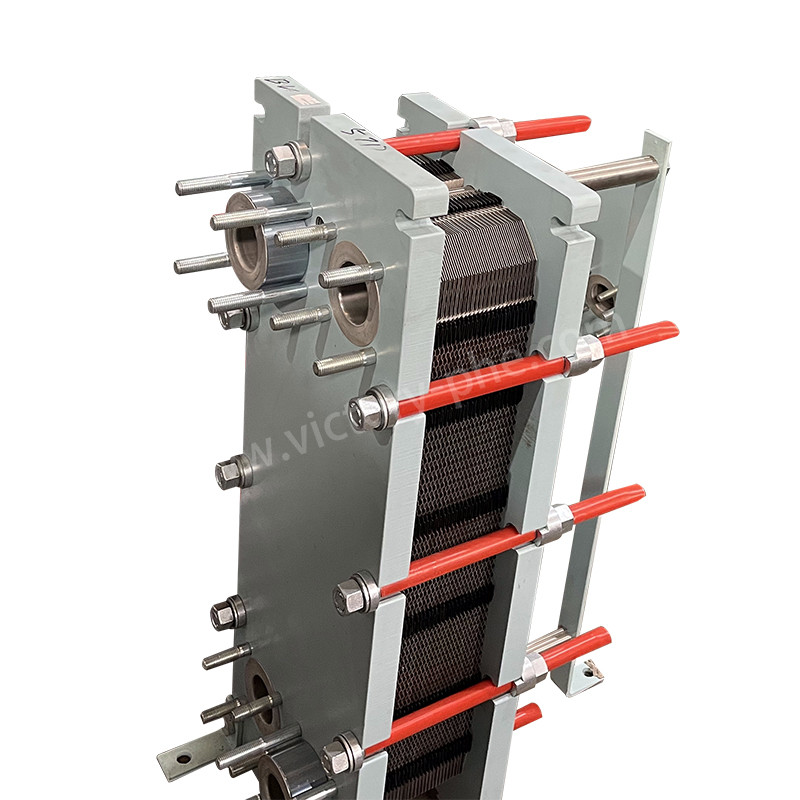

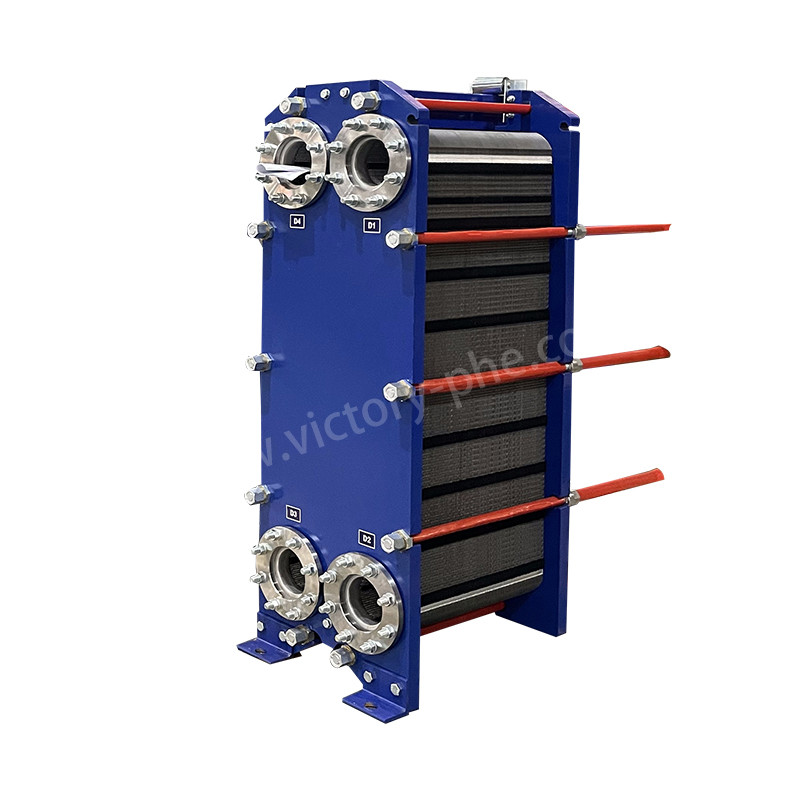

PHE Plate Heat Exchanger Titanium Heat Transfer Heat Exchanger ISO

50 pc
MOQ
50 - 500pieces $128 - 215
harga
PHE Plate Heat Exchanger Titanium Heat Transfer Heat Exchanger ISO
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Model: VH05/VN5
Ketebalan Plat: 0.5mm 0.6mm 0.7mm 0.8mm 1mm
Bahan Plat: Titanium/Nickel/Hastolly/Baja tahan karat
Bahan Paking: NBR HNBR EPDM HEPDM VITON FKM Silikon
Ukuran Lubang Pelat: 50 mm
Throughput Maks: 45m3/jam
Pipa Adaptor Untuk Diameter Besar: DN50
Tekanan kerja: 1.0/1.6MPa
Tekanan Uji: 1.3/2.1Mpa
Menyoroti:

PHE Plate Heat Exchanger

,

Pertukaran Panas Pelat ISO

,

Titanium Heat Transfer Heat Exchanger

Informasi dasar
Tempat asal: Cina
Nama merek: Victory
Sertifikasi: ISO
Nomor model: VH05/VN5
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: kotak kayu
Waktu pengiriman: 15 - 30 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000 Potongan per Bulan
Deskripsi Produk

DESKRIPSI PRODUK

Untuk menentukan beban panas untuk Plate Heat Exchanger (PHE), Anda perlu menghitung jumlah panas yang perlu ditransfer antara cairan panas dan dingin.Beban panas dapat ditentukan dengan menggunakan rumus berikut:

Beban panas = laju aliran massa x kapasitas panas spesifik x perbedaan suhu

Di mana:

Tingkat aliran massa:Massa cairan yang mengalir per satuan waktu melalui penukar panas.
Kapasitas panas spesifik:Jumlah panas yang dibutuhkan untuk meningkatkan suhu satuan massa cairan sebesar satu derajat Celcius.
Perbedaan suhu:Perbedaan suhu antara cairan panas dan dingin yang masuk dan keluar dari penukar panas.
Dengan menghitung beban panas, Anda dapat menentukan kapasitas transfer panas yang diperlukan dari Plate Heat Exchanger untuk memenuhi permintaan termal dari sistem.

Untuk menghitung arus massa untuk Plate Heat Exchanger (PHE), Anda dapat menggunakan rumus berikut:

Mass Flow Rate = Densitas x Kecepatan x Luas

Di mana:

Kepadatan: kepadatan cairan yang mengalir melalui PHE (biasanya dalam kg/m3).
Kecepatan: Kecepatan aliran cairan melalui PHE (biasanya dalam m/s).
Daerah: Luas penampang yang mengalirkan cairan (biasanya dalam m2).
Dengan mengalikan kepadatan cairan dengan kecepatan aliran dan luas cross-sectional, Anda dapat menentukan laju aliran massa cairan yang melewati Plate Heat Exchanger

Untuk memilih Plate Heat Exchanger (PHE), pertimbangkan faktor berikut:

Persyaratan aplikasi:Tentukan kebutuhan aplikasi khusus, termasuk laju aliran cairan, suhu masuk dan keluar, tekanan operasi, dan jenis cairan yang diproses.

Bahan Piring dan Gasket: Pilih bahan yang cocok untuk pelat dan gasket berdasarkan kompatibilitas kimia, ketahanan korosi, dan suhu operasi.

Efisiensi Transfer Panas: Pertimbangkan efisiensi transfer panas PHE mengenai jenis cairan dan perbedaan suhu antara cairan.

Perbaikan yang Mudah: Evaluasi kemudahan pemeliharaan PHE, termasuk aksesibilitas untuk pembersihan dan penggantian bagian.

Biaya dan Efisiensi EnergiPertimbangkan biaya awal peralatan serta biaya operasi yang terkait dengan konsumsi energi.

Ukuran dan Kapasitas:Pilih PHE dengan ukuran dan kapasitas yang sesuai untuk memenuhi permintaan aplikasi, mengingat keterbatasan ruang yang tersedia.

Dengan mempertimbangkan faktor-faktor ini dan berkonsultasi dengan spesialis penukar panas, Anda dapat membuat pilihan yang tepat yang memenuhi kebutuhan spesifik aplikasi Anda.

Ini hanya beberapa contoh dari banyak aplikasi di mana penukar panas pelat memainkan peran penting dalam proses transfer panas yang efisien.

Model

DLXU03/DLXM3

Ketebalan lempeng

0.5/0.6mm

Ukuran Lubang Piring

50 mm

Maksimal throughput

45m3/h

Adaptor Pipe Untuk Diameter Besar

DN50

Tekanan Kerja

1.0/1.6MPa

Tekanan pengujian

1.3/2.1Mpa

Model

Tingkat aliran maksimum standar

m3/h

Jumlah maksimum potongan yang dirakit

N

Ukuran penjepit

A

Panjang maksimum

L1

VH05

45

167

N*(300+X)

1390

VN5

45

211

N*(2.0+X)

1390

Parameter produk penukar panas pelat gasket
Artikel penukar panas pelat
Merek Kemenangan
Bahan pelat Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm
Bahan gasket NBR HNBR EPDM HEPDM VITON FKM Silikon
Bahan rangka Baja karbon yang dicat
Warna bingkai biru atau warna khusus
Jenis koneksi Flange atau benang
Standar flange ANSI ASME BS BA JIS DIN GB ISO
Bolt penggaris M24 M30 M39
Tekanan desain 20Mpa tertinggi, 10Mpa terendah
Tekanan kerja Normal 12,5Mpa
MOQ 1 set
Paket Kasus poli kayu
Jaminan satu tahun
OEM Dapat membuat penggantian

P:Apa artinya aliran bahan bakar panas dalam PH?

A:Tingkat aliran cairan panas dalam Plate Heat Exchanger (PHE) mengacu pada volume cairan panas yang mengalir melalui sisi panas penukar panas dalam jangka waktu tertentu.Parameter ini sangat penting dalam menentukan kapasitas transfer panas dan efisiensi PHEDengan mengetahui arus cairan panas, Anda dapat menghitung kapasitas pertukaran panas dan memastikan bahwa penukar panas memenuhi persyaratan termal dari aplikasi.

T: Apa artinya aliran bahan bakar dingin dalam PH?

A: Tingkat aliran cairan dingin dalam Plate Heat Exchanger (PHE) mengacu pada volume cairan dingin yang mengalir melalui sisi dingin penukar panas dalam jangka waktu tertentu.Parameter ini penting untuk menentukan kapasitas transfer panas dan efisiensi PHEMengetahui aliran cairan dingin memungkinkan Anda untuk menghitung kapasitas pertukaran panas dan memastikan bahwa penukar panas memenuhi persyaratan termal dari aplikasi.


PHE Plate Heat Exchanger Titanium Heat Transfer Heat Exchanger ISO 0PHE Plate Heat Exchanger Titanium Heat Transfer Heat Exchanger ISO 1

Bahan pelat

Cairan yang Cocok

Baja tahan karat (SUS304, 316L dll.)

Air murni, air sungai, air garam yang dapat dimakan, minyak mineral

Titanium, Ti-pd

Air garam, air laut, air garam

SMO254

Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik

Tidak

Suhu tinggi, Konsentrasi tinggi soda kaustik

Hastelloy (C276, C22)

Asam sulfat pekat, asam klorida, asam fosfat

Gasket badan utama

Suhu operasi (°C)

Cairan yang Cocok

NBR

-15 ~ +135

Air, air laut, garam mineral, air garam

EPDM

-25 ~ +180

Air panas, uap, asam, basa

F26

-25 ~ +230

Asam, Base, Cairan

FTP

0 ~ +160

Asam pekat, Base, Minyak suhu tinggi, Uap
