DESKRIPSI PRODUK

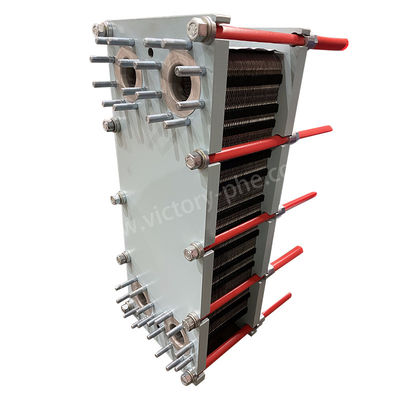

Pertukaran panas pelat pengolahan air stainless steel untuk pendinginan industri
Pertukaran Panas Piring
Penukar panas piring adalah perangkat yang sangat efisien yang terdiri dari serangkaian piring logam yang diatur dalam konfigurasi ditumpuk, masing-masing menampilkan corrugations tertentu.Piring ini membentuk saluran persegi panjang yang sempit, memfasilitasi pertukaran panas antara cairan. pertukang panas piring unggul dalam operasi pertukaran panas cair-ke-cair dan cair-ke-uap.
Mereka menawarkan banyak keuntungan, termasuk efisiensi transfer panas yang luar biasa, kehilangan panas minimal, desain kompak dan ringan, jejak kecil, serbaguna, dan umur layanan yang diperpanjang.Dibandingkan dengan penukar panas tabung tradisional, penukar panas piringan dapat mencapai koefisien transfer panas yang jauh lebih tinggi dengan hanya menempati sebagian kecil dari ruang.
Tata letak penukar panas lempeng yang berbeda mendorong transfer panas yang efisien sambil meminimalkan penurunan tekanan.meningkatkan kemampuan transfer panasAkibatnya, penukar panas piring disukai di berbagai industri untuk tugas-tugas seperti pemanasan, pendinginan, dan pemulihan panas.
|
Model |
DLXU03/DLXM3 |
|
Ketebalan lempeng |
0.5/0.6mm |
|
Ukuran Lubang Piring |
50 mm |
|
Maksimal throughput |
45m3/h |
|
Adaptor Pipe Untuk Diameter Besar |
DN50 |
|
Tekanan Kerja |
1.0/1.6MPa |
|
Tekanan pengujian |
1.3/2.1Mpa |
|
Model |
Tingkat aliran maksimum standar m3/h |
Jumlah maksimum potongan yang dirakit N |
Ukuran penjepit A |
Panjang maksimum L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Menurut strukturnya, penukar panas piring dapat diklasifikasikan menjadi empat jenis utama:
Penukar Panas Plat Gasketed, juga disebut sebagai penukar panas pelat yang bisa dilepas, memiliki serangkaian pelat logam yang bisa dilepas yang disegel dengan gasket.Mereka cocok untuk aplikasi dengan aliran rendah dan fluktuasi suhu yang signifikan.
Pengganti panas lempeng lasmenggunakan pelat logam yang langsung dilas bersama-sama untuk menciptakan permukaan transfer panas yang tertutup erat.
Penukar panas piringan spiralmenggunakan sepasang pelat logam berbentuk spiral untuk menghasilkan beberapa saluran untuk pemisahan cairan dan pertukaran panas.
Pertukangan Panas Piring dan Bingkai, juga dikenal sebagai penukar panas sarang lebah, terdiri dari lempeng logam bergelombang ditumpuk bersama-sama dan tertutup dalam bingkai.memungkinkan transfer panas yang efisien.
| Parameter produk penukar panas pelat gasket | |
| Artikel | penukar panas pelat |
| Merek | Kemenangan |
| Bahan pelat | Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
| Bahan gasket | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Bahan rangka | Baja karbon yang dicat |
| Warna bingkai | biru atau warna khusus |
| Jenis koneksi | Flange atau benang |
| Standar flange | ANSI ASME BS BA JIS DIN GB ISO |
| Bolt penggaris | M24 M30 M39 |
| Tekanan desain | 20Mpa tertinggi, 10Mpa terendah |
| Tekanan kerja | Normal 12,5Mpa |
| MOQ | 1 set |
| Paket | Kasus poli kayu |
| Jaminan | satu tahun |
| OEM | Dapat membuat penggantian |
|
Bahan pelat |
Cairan yang Cocok |
|
Baja tahan karat (SUS304, 316L dll.) |
Air murni, air sungai, air garam yang dapat dimakan, minyak mineral |
|
Titanium, Ti-pd |
Air garam, air laut, air garam |
|
SMO254 |
Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik |
|
Tidak |
Suhu tinggi, Konsentrasi tinggi soda kaustik |
|
Hastelloy (C276, C22) |
Asam sulfat pekat, asam klorida, asam fosfat |
|
Gasket badan utama |
Suhu operasi (°C) |
Cairan yang Cocok |
|
NBR |
-15 ~ +135 |
Air, air laut, garam mineral, air garam |
|
EPDM |
-25 ~ +180 |
Air panas, uap, asam, basa |
|
F26 |
-25 ~ +230 |
Asam, Base, Cairan |
|
FTP |
0 ~ +160 |
Asam pekat, Base, Minyak suhu tinggi, Uap |
Aplikasi penukar panas piring:
