DESKRIPSI PRODUK

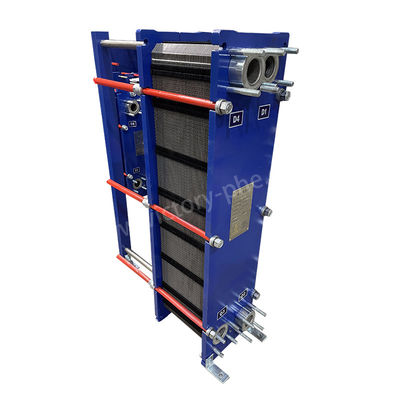

Pertukaran panas pelat pengolahan air stainless steel untuk pendinginan industri
Pertukaran Panas Piring
Pertukaran panas piring terdiri dari serangkaian piring logam yang ditumpuk bersama, masing-masing dengan gelombang tertentu.,terutama dalam operasi dari cairan ke cairan dan dari cairan ke uap.
Penukar panas piring menawarkan beberapa keuntungan: efisiensi transfer panas yang luar biasa, kerugian termal minimal, desain kompak dan ringan, jejak kecil, fleksibilitas, dan umur layanan yang panjang.Dibandingkan dengan penukar panas tabung tradisional, mereka mencapai koefisien transfer panas yang lebih tinggi sambil menempati lebih sedikit ruang.
Desain unik penukar panas pelat mempromosikan transfer panas yang efisien sambil meminimalkan penurunan tekanan..Akibatnya, penukar panas piring lebih disukai di industri untuk proses pemanasan, pendinginan, dan pemulihan panas.
Model |
DLXU03/DLXM3 |
Ketebalan lempeng |
0.5/0.6mm |
Ukuran Lubang Piring |
50 mm |
Maksimal throughput |
45m3/h |
Adaptor Pipe Untuk Diameter Besar |
DN50 |
Tekanan Kerja |
1.0/1.6MPa |
Tekanan pengujian |
1.3/2.1Mpa |
Model |
Tingkat aliran maksimum standar m3/h |
Jumlah maksimum potongan yang dirakit N |
Ukuran penjepit A |
Panjang maksimum L1 |
VH05 |
45 |
167 |
N*(300+X) |
1390 |
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Menurut strukturnya, penukar panas piring dapat diklasifikasikan menjadi empat jenis utama:
Penukar Panas Plat Gasketed, juga dikenal sebagai penukar panas pelat yang bisa dilepas, terdiri dari pelat logam yang bisa dilepas yang disegel dengan gasket,membuat mereka cocok untuk aplikasi dengan aliran rendah dan variasi suhu yang signifikan.
Pengganti panas lempeng lasfitur plat logam yang dilas secara langsung bersama-sama untuk membentuk permukaan transfer panas yang tertutup erat, membuat mereka ideal untuk lingkungan tekanan tinggi dan suhu tinggi.
Penukar panas piringan spiralmenggunakan sepasang piring logam berbentuk spiral untuk menciptakan beberapa saluran untuk pemisahan cairan dan pertukaran panas.
Pertukangan Panas Piring dan Bingkai, atau penukar panas sarang lebah, terdiri dari piring logam bergelombang yang ditumpuk dalam bingkai.
Parameter produk penukar panas pelat gasket | |
Artikel | penukar panas pelat |
Merek | Kemenangan |
Bahan pelat | Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
Bahan gasket | NBR HNBR EPDM HEPDM VITON FKM Silikon |
Bahan rangka | Baja karbon yang dicat |
Warna bingkai | biru atau warna khusus |
Jenis koneksi | Flange atau benang |
Standar flange | ANSI ASME BS BA JIS DIN GB ISO |
Bolt penggaris | M24 M30 M39 |
Tekanan desain | 20Mpa tertinggi, 10Mpa terendah |
Tekanan kerja | Normal 12,5Mpa |
MOQ | 1 set |
Paket | Kasus poli kayu |
Jaminan | satu tahun |
OEM | Dapat membuat penggantian |
Bahan pelat |
Cairan yang Cocok |
Baja tahan karat (SUS304, 316L dll.) |
Air murni, air sungai, air garam yang dapat dimakan, minyak mineral |
Titanium, Ti-pd |
Air garam, air laut, air garam |
SMO254 |
Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik |
Tidak |
Suhu tinggi, Konsentrasi tinggi soda kaustik |
Hastelloy (C276, C22) |
Asam sulfat pekat, asam klorida, asam fosfat |
Gasket badan utama |
Suhu operasi (°C) |
Cairan yang Cocok |
NBR |
-15 ~ +135 |
Air, air laut, garam mineral, air garam |
EPDM |
-25 ~ +180 |
Air panas, uap, asam, basa |
F26 |
-25 ~ +230 |
Asam, Base, Cairan |
FTP |
0 ~ +160 |
Asam pekat, Base, Minyak suhu tinggi, Uap |
Aplikasi penukar panas piring:
Energi Surya: Penukar panas pelat memainkan peran penting dalam memanfaatkan energi matahari secara efisien melalui kolektor di mana mereka memfasilitasi transfer dari panas antara cairan surya dan cairan kerja, memastikan konversi energi yang optimal.
Industri Kimia: Penukar panas piring adalah komponen integral dalam berbagai proses kimia, termasuk pemulihan panas, pendinginan produk, dan kontrol suhu reaksi,memastikan pengoperasian reaktor kimia dan unit penyulingan yang efisien dan tepat.
Industri Baja: Dalam industri baja, penukar panas pelat sangat penting untuk pendinginan dan pelumasan peralatan penting seperti pabrik penggelek, tungku tinggi, dan tangki pemadam,berkontribusi untuk menjaga suhu operasi yang optimal dan memperpanjang umur peralatan.
Industri Metalurgi: Pertukaran panas pelat digunakan dalam industri metalurgi untuk proses pemanasan dan pendinginan yang terlibat dalam pemurnian aluminium,memastikan kontrol suhu yang tepat dan pemanfaatan energi yang efisien sepanjang siklus produksi.
Manufaktur Mesin: Pertukang panas pelat digunakan dalam pembuatan mesin untuk mendinginkan cairan dan pelumas pengeringan dalam berbagai peralatan industri,memastikan kinerja yang konsisten dan memperpanjang umur mesin.
Industri makanan: Penukar panas piring memainkan peran penting dalam industri makanan, memfasilitasi proses sterilisasi, pasteurisasi, dan pendinginan di pabrik pengolahan makanan, memastikan keamanan produk, kualitas,dan perpanjangan masa simpan.
Industri tekstil: Penukar panas pelat berkontribusi pada proses pemulihan panas dan pendinginan dalam manufaktur tekstil,mengoptimalkan efisiensi energi dan mengurangi dampak lingkungan dengan mendaur ulang panas limbah dari proses seperti pewarnaan dan finishing.
Industri Kertas: Penukar panas piring sangat penting dalam industri kertas untuk aplikasi pendinginan dan pemulihan panas, memastikan operasi mesin kertas yang efisien, tabung pengeringan,dan sistem pengolahan air limbah sambil meminimalkan konsumsi energi dan jejak lingkungan.
Pemanasan Pusat: Penukar panas pelat digunakan dalam sistem pemanasan kota untuk mentransfer panas dari area panas limbah pembangkit listrik ke bangunan hunian dan komersial,menyediakan solusi pemanasan yang efisien dan berkelanjutan untuk masyarakat perkotaan.
Industri minyak dan lemak: Penukar panas piring digunakan dalam industri minyak dan lemak untuk pemanasan dan pendinginan aplikasi di pabrik pengolahan minyak,memastikan kontrol suhu yang tepat selama pemurnian, proses fraksi dan pengemasan.
Industri Listrik: Pertukaran panas pelat memainkan peran penting di pembangkit listrik untuk sistem pendinginan, termasuk kondensator, pelumasan turbin, dan pendinginan peralatan bantu,memastikan operasi yang efisien dan dapat diandalkan dari fasilitas pembangkit listrik.
Aplikasi Laut: Penukar panas piring digunakan di kapal laut untuk sistem pendinginan, termasuk mesin diesel, pendingin pusat, dan sistem desalinasi air laut,memastikan kinerja yang dapat diandalkan dan operasi yang efisien di lingkungan laut.
Akuakultur air laut: Penukar panas pelat berkontribusi untuk memanaskan air laut di kandang untuk aplikasi akuakultur, menyediakan suhu air yang optimal untuk budidaya ikan dan kerang,mendorong pertumbuhan dan meningkatkan efisiensi produksi secara keseluruhan.
Industri Lainnya: Penukar panas piring menemukan penggunaan luas dalam aplikasi farmasi, minyak bumi, keramik, kaca, semen, dan geotermal, berkontribusi pada transfer panas yang efisien, optimalisasi proses,dan keberlanjutan lingkungan di berbagai sektor industri.
