DESKRIPSI PRODUK

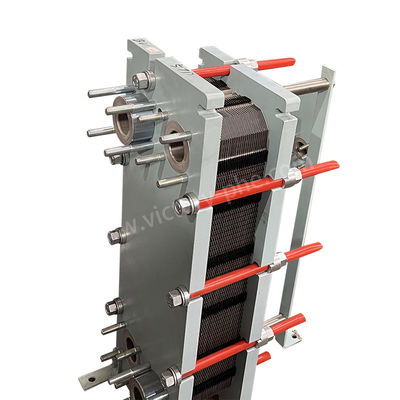

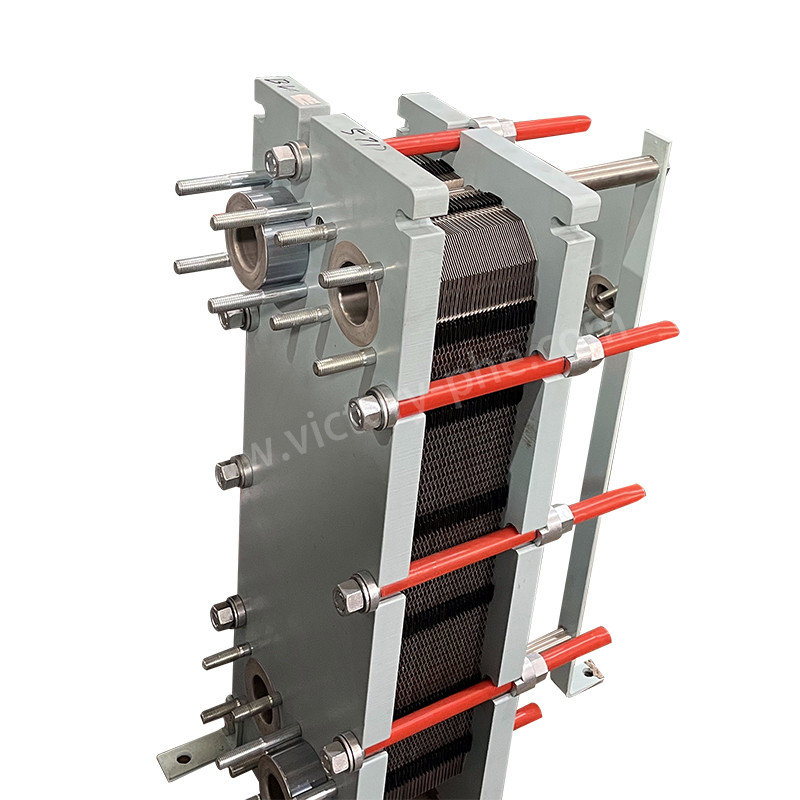

Pertukaran panas pelat pengolahan air stainless steel untuk pendinginan industri
Pertukaran Panas Piring
Pertukang panas piring terdiri dari serangkaian piring logam yang ditumpuk bersama, masing-masing menampilkan corrugations tertentu.Memfasilitasi pertukaran panas antara cairan, terutama dalam aplikasi cair-ke-cair dan cair-ke-uap.
Pertukaran panas piring menawarkan banyak keuntungan, termasuk efisiensi transfer panas yang luar biasa, kerugian termal yang minimal, konstruksi kompak dan ringan, jejak kecil, fleksibilitas,dan masa pakai yang panjangDibandingkan dengan penukar panas tabung tradisional, mereka mencapai koefisien transfer panas yang lebih tinggi sambil menempati ruang yang lebih sedikit.
Desain unik penukar panas pelat mempromosikan transfer panas yang efisien sambil meminimalkan penurunan tekanan..Akibatnya, penukar panas piring lebih disukai di seluruh industri untuk berbagai operasi pemanasan, pendinginan, dan pemulihan panas.
|
Model |
DLXU03/DLXM3 |
|
Ketebalan lempeng |
0.5/0.6mm |
|
Ukuran Lubang Piring |
50 mm |
|
Maksimal throughput |
45m3/h |
|
Adaptor Pipe Untuk Diameter Besar |
DN50 |
|
Tekanan Kerja |
1.0/1.6MPa |
|
Tekanan pengujian |
1.3/2.1Mpa |
|
Model |
Tingkat aliran maksimum standar m3/h |
Jumlah maksimum potongan yang dirakit N |
Ukuran penjepit A |
Panjang maksimum L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Menurut strukturnya, penukar panas piring dapat diklasifikasikan menjadi empat jenis utama:
Penukar Panas Plat Gasketed, juga dikenal sebagai penukar panas pelat yang bisa dilepas, terdiri dari pelat logam yang bisa dilepas yang disegel dengan gasket,membuat mereka cocok untuk aplikasi dengan aliran rendah dan variasi suhu yang signifikan.
Pengganti panas lempeng lasfitur plat logam yang dilas secara langsung bersama-sama untuk membentuk permukaan transfer panas yang tertutup erat, membuat mereka ideal untuk lingkungan tekanan tinggi dan suhu tinggi.
Penukar panas piringan spiralmenggunakan sepasang piring logam berbentuk spiral untuk menciptakan beberapa saluran untuk pemisahan cairan dan pertukaran panas.
Pertukangan Panas Piring dan Bingkai, atau penukar panas sarang lebah, terdiri dari piring logam bergelombang yang ditumpuk dalam bingkai.
| Parameter produk penukar panas pelat gasket | |
| Artikel | penukar panas pelat |
| Merek | Kemenangan |
| Bahan pelat | Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
| Bahan gasket | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Bahan rangka | Baja karbon yang dicat |
| Warna bingkai | biru atau warna khusus |
| Jenis koneksi | Flange atau benang |
| Standar flange | ANSI ASME BS BA JIS DIN GB ISO |
| Bolt penggaris | M24 M30 M39 |
| Tekanan desain | 20Mpa tertinggi, 10Mpa terendah |
| Tekanan kerja | Normal 12,5Mpa |
| MOQ | 1 set |
| Paket | Kasus poli kayu |
| Jaminan | satu tahun |
| OEM | Dapat membuat penggantian |
|
Bahan pelat |
Cairan yang Cocok |
|
Baja tahan karat (SUS304, 316L dll.) |
Air murni, air sungai, air garam yang dapat dimakan, minyak mineral |
|
Titanium, Ti-pd |
Air garam, air laut, air garam |
|
SMO254 |
Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik |
|
Tidak |
Suhu tinggi, Konsentrasi tinggi soda kaustik |
|
Hastelloy (C276, C22) |
Asam sulfat pekat, asam klorida, asam fosfat |
|
Gasket badan utama |
Suhu operasi (°C) |
Cairan yang Cocok |
|
NBR |
-15 ~ +135 |
Air, air laut, garam mineral, air garam |
|
EPDM |
-25 ~ +180 |
Air panas, uap, asam, basa |
|
F26 |
-25 ~ +230 |
Asam, Base, Cairan |
|
FTP |
0 ~ +160 |
Asam pekat, Base, Minyak suhu tinggi, Uap |
Pertukang panas piring menemukan aplikasi serbaguna di berbagai industri:
1. Energi Surya: Mereka sangat penting untuk memanfaatkan energi matahari secara efisien melalui kolektor, memungkinkan transfer panas antara cairan surya dan cairan kerja untuk konversi energi yang optimal.
2Industri Kimia: Integral dalam berbagai proses kimia, termasuk pemulihan panas, pendinginan produk, dan kontrol suhu reaksi, memastikan operasi reaktor dan unit destilasi yang efisien.
3. Industri Baja: Penting untuk pendinginan dan pelumasan peralatan penting seperti rolling mill, tungku tinggi, dan tangki pemadam, menjaga suhu yang optimal dan memperpanjang umur peralatan.
4Industri Metalurgi: Digunakan untuk proses pemanasan dan pendinginan dalam pemurnian aluminium, memastikan kontrol suhu yang tepat dan pemanfaatan energi yang efisien di seluruh produksi.
5. Mesin Manufaktur: Digunakan untuk mendinginkan cairan dan pelumas penghentian dalam peralatan industri, memastikan kinerja yang konsisten dan memperpanjang umur mesin.
6. Industri makanan: Penting untuk proses sterilisasi, pasteurisasi, dan pendinginan di pabrik pengolahan makanan, memastikan keamanan produk, kualitas, dan perpanjangan umur simpan.
7Industri tekstil: Berkontribusi pada proses pemulihan panas dan pendinginan, mengoptimalkan efisiensi energi dan mengurangi dampak lingkungan dengan mendaur ulang panas limbah.
8Industri Kertas: Penting untuk aplikasi pendinginan dan pemulihan panas dalam produksi kertas, memastikan operasi yang efisien sambil meminimalkan konsumsi energi dan jejak lingkungan.
9. Pemanasan Pusat: Digunakan untuk mentransfer panas dari area panas limbah pembangkit listrik ke bangunan perumahan dan komersial, memberikan solusi pemanasan yang efisien dan berkelanjutan untuk komunitas perkotaan.
10Industri Minyak dan Lemak: Digunakan untuk kontrol suhu yang tepat selama pengolahan minyak, termasuk proses pemurnian, fraksi, dan kemasan.
11. Industri Energi: Penting untuk sistem pendinginan di pembangkit listrik, termasuk kondensator, pelumasan turbin, dan pendinginan peralatan bantu, memastikan operasi yang efisien dan andal.
12. Aplikasi Laut: Digunakan untuk sistem pendinginan di kapal laut, memastikan kinerja yang dapat diandalkan dan operasi yang efisien di lingkungan laut.
13. Akuakultur air laut: Berkontribusi untuk memanaskan air laut di tempat perburuan, menyediakan suhu optimal untuk budidaya ikan dan kerang, meningkatkan efisiensi produksi secara keseluruhan.
14. Industri lain: Banyak digunakan dalam aplikasi farmasi, minyak bumi, keramik, kaca, semen, dan panas bumi, mempromosikan transfer panas yang efisien, optimalisasi proses, dan keberlanjutan lingkungan.
