DESKRIPSI PRODUK

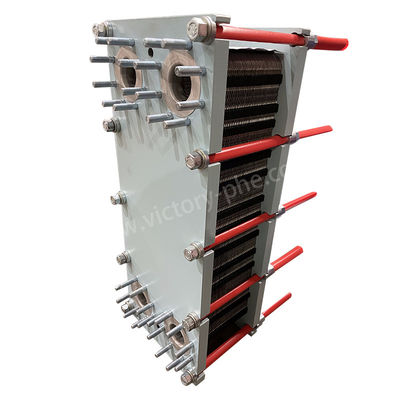

Pertukaran panas pelat pengolahan air stainless steel untuk pendinginan industri
Pertukaran Panas Piring
Pertukang panas piring terdiri dari serangkaian piring logam ditumpuk bersama, masing-masing menampilkan corrugations tertentu.memungkinkan pertukaran panas yang efisien antara cairan, terutama dalam aplikasi cair-ke-cair dan cair-ke-uap.
Penukar panas piring menawarkan banyak keuntungan, termasuk efisiensi transfer panas yang luar biasa, kerugian termal yang minimal, desain kompak dan ringan, jejak kecil, fleksibilitas,dan umur panjangDibandingkan dengan penukar panas tabung tradisional, mereka mencapai koefisien transfer panas yang lebih tinggi sambil menempati ruang yang lebih sedikit.
Desain yang khas dari penukar panas pelat mempromosikan transfer panas yang efisien sambil meminimalkan penurunan tekanan.meningkatkan kemampuan transfer panasAkibatnya, penukar panas piring banyak disukai di seluruh industri untuk berbagai proses pemanasan, pendinginan, dan pemulihan panas.
|
Model |
DLXU03/DLXM3 |
|
Ketebalan lempeng |
0.5/0.6mm |
|
Ukuran Lubang Piring |
50 mm |
|
Maksimal throughput |
45m3/h |
|
Adaptor Pipe Untuk Diameter Besar |
DN50 |
|
Tekanan Kerja |
1.0/1.6MPa |
|
Tekanan pengujian |
1.3/2.1Mpa |
|
Model |
Tingkat aliran maksimum standar m3/h |
Jumlah maksimum potongan yang dirakit N |
Ukuran penjepit A |
Panjang maksimum L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Menurut strukturnya, penukar panas piring dapat diklasifikasikan menjadi empat jenis utama:
Penukar Panas Plat Gasketed, juga disebut penukar panas pelat yang dapat dilepas, terdiri dari pelat logam yang dapat dilepas yang disegel dengan gasket.Mereka cocok untuk aplikasi dengan aliran rendah dan variasi suhu yang signifikan.
Pengganti panas lempeng lasdibangun dengan pelat logam yang dilas secara langsung bersama-sama untuk menciptakan permukaan transfer panas yang tertutup erat.
Penukar panas piringan spiralmenggunakan sepasang piring logam berbentuk spiral untuk menciptakan beberapa saluran untuk pemisahan cairan dan pertukaran panas.
Pertukangan Panas Piring dan Bingkai, juga dikenal sebagai penukar panas sarang lebah, terdiri dari lempeng logam bergelombang ditumpuk dalam bingkai.
| Parameter produk penukar panas pelat gasket | |
| Artikel | penukar panas pelat |
| Merek | Kemenangan |
| Bahan pelat | Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
| Bahan gasket | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Bahan rangka | Baja karbon yang dicat |
| Warna bingkai | biru atau warna khusus |
| Jenis koneksi | Flange atau benang |
| Standar flange | ANSI ASME BS BA JIS DIN GB ISO |
| Bolt penggaris | M24 M30 M39 |
| Tekanan desain | 20Mpa tertinggi, 10Mpa terendah |
| Tekanan kerja | Normal 12,5Mpa |
| MOQ | 1 set |
| Paket | Kasus poli kayu |
| Jaminan | satu tahun |
| OEM | Dapat membuat penggantian |
|
Bahan pelat |
Cairan yang Cocok |
|
Baja tahan karat (SUS304, 316L dll.) |
Air murni, air sungai, air garam yang dapat dimakan, minyak mineral |
|
Titanium, Ti-pd |
Air garam, air laut, air garam |
|
SMO254 |
Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik |
|
Tidak |
Suhu tinggi, Konsentrasi tinggi soda kaustik |
|
Hastelloy (C276, C22) |
Asam sulfat pekat, asam klorida, asam fosfat |
|
Gasket badan utama |
Suhu operasi (°C) |
Cairan yang Cocok |
|
NBR |
-15 ~ +135 |
Air, air laut, garam mineral, air garam |
|
EPDM |
-25 ~ +180 |
Air panas, uap, asam, basa |
|
F26 |
-25 ~ +230 |
Asam, Base, Cairan |
|
FTP |
0 ~ +160 |
Asam pekat, Base, Minyak suhu tinggi, Uap |
Pertukang panas piring banyak digunakan di berbagai industri:
1. Energi Surya: Mereka sangat penting untuk memanfaatkan energi matahari secara efektif melalui kolektor, memfasilitasi transfer panas antara cairan surya dan cairan kerja untuk mencapai konversi energi yang optimal.
2Industri Kimia: Mereka merupakan bagian integral dari berbagai proses kimia, termasuk pemulihan panas, pendinginan produk, dan kontrol suhu reaksi, memastikan operasi reaktor dan unit destilasi yang efisien.
3Industri Baja: Pertukang panas pelat sangat penting untuk pendinginan dan pelumasan peralatan penting seperti rolling mill, tungku tinggi, dan tangki pemadam,dengan demikian mempertahankan suhu yang optimal dan memperpanjang umur peralatan.
4Industri Metalurgi: Mereka digunakan dalam proses pemanasan dan pendinginan dalam pemurnian aluminium, memastikan kontrol suhu yang tepat dan pemanfaatan energi yang efisien di seluruh produksi.
5. Mesin Manufaktur: Penukar ini digunakan untuk mendinginkan cairan penekan dan pelumas dalam peralatan industri, memastikan kinerja yang konsisten dan memperpanjang umur mesin.
6. Industri makanan: Penukar panas piring memainkan peran penting dalam proses sterilisasi, pasteurisasi, dan pendinginan di pabrik pengolahan makanan, memastikan keamanan produk, kualitas, dan memperpanjang umur simpan.
7Industri tekstil: Mereka berkontribusi pada proses pemulihan panas dan pendinginan, mengoptimalkan efisiensi energi dan mengurangi dampak lingkungan dengan mendaur ulang panas limbah.
8Industri Kertas: Penukar panas pelat sangat penting untuk aplikasi pendinginan dan pemulihan panas dalam produksi kertas, memastikan operasi yang efisien sambil meminimalkan konsumsi energi dan jejak lingkungan.
9. Pemanasan Pusat: Mereka digunakan untuk mentransfer panas dari area panas limbah pembangkit listrik ke bangunan hunian dan komersial, memberikan solusi pemanasan yang efisien dan berkelanjutan untuk komunitas perkotaan.
10Industri Minyak dan Lemak: Penukar panas pelat digunakan untuk kontrol suhu yang tepat selama pengolahan minyak, termasuk proses pemurnian, fraksi, dan kemasan.
11. Industri Energi: Mereka sangat penting untuk sistem pendinginan di pembangkit listrik, termasuk kondensator, pelumasan turbin, dan pendinginan peralatan bantu, memastikan operasi yang efisien dan andal.
12. Aplikasi Laut: Penukar panas pelat digunakan untuk sistem pendinginan di kapal laut, memastikan kinerja yang dapat diandalkan dan operasi yang efisien di lingkungan laut.
13. Akuakultur air laut: Mereka berkontribusi untuk memanaskan air laut di kandang, menyediakan suhu optimal untuk budidaya ikan dan kerang, sehingga meningkatkan efisiensi produksi secara keseluruhan.
14. Industri lain: Penukar panas piring menemukan penggunaan luas dalam aplikasi farmasi, minyak bumi, keramik, kaca, semen, dan geotermal, mempromosikan transfer panas yang efisien, optimalisasi proses,dan keberlanjutan lingkungan.
