DESKRIPSI PRODUK

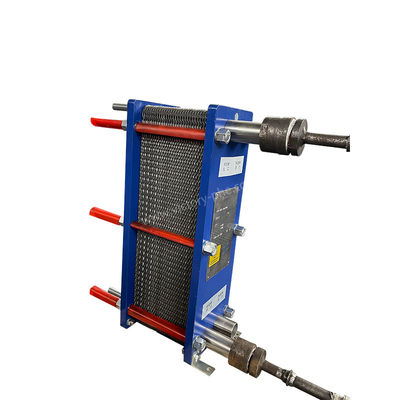

Pertukaran panas pelat pengolahan air stainless steel untuk pendinginan industri
Pertukaran Panas Piring
Pertukang panas piring terdiri dari serangkaian piring logam yang disusun bersama, masing-masing menampilkan corrugations tertentu.Memfasilitasi pertukaran panas yang efisien antara cairan, terutama dalam aplikasi cair-ke-cair dan cair-ke-uap.
Penukar panas piring menawarkan banyak keuntungan, termasuk efisiensi transfer panas yang luar biasa, kerugian termal yang minimal, desain kompak dan ringan, jejak kecil, fleksibilitas,dan umur panjangDibandingkan dengan penukar panas tabung tradisional, mereka mencapai koefisien transfer panas yang lebih tinggi sambil menempati ruang yang lebih sedikit.
Desain unik penukar panas pelat mempromosikan transfer panas yang efisien sambil meminimalkan penurunan tekanan..Akibatnya, penukar panas piring lebih disukai di seluruh industri untuk berbagai operasi pemanasan, pendinginan, dan pemulihan panas.
Model |
DLXU03/DLXM3 |
Ketebalan lempeng |
0.5/0.6mm |
Ukuran Lubang Piring |
50 mm |
Maksimal throughput |
45m3/h |
Adaptor Pipe Untuk Diameter Besar |
DN50 |
Tekanan Kerja |
1.0/1.6MPa |
Tekanan pengujian |
1.3/2.1Mpa |
Model |
Tingkat aliran maksimum standar m3/h |
Jumlah maksimum potongan yang dirakit N |
Ukuran penjepit A |
Panjang maksimum L1 |
VH05 |
45 |
167 |
N*(300+X) |
1390 |
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Menurut strukturnya, penukar panas piring dapat diklasifikasikan menjadi empat jenis utama:
Penukar Panas Plat Gasketed, juga disebut penukar panas pelat yang dapat dilepas, terdiri dari pelat logam yang disegel dengan gasket, cocok untuk aplikasi dengan aliran yang lebih rendah dan variasi suhu yang signifikan.
Pengganti panas lempeng lasdibangun dengan pengelasan lempeng logam secara langsung bersama-sama, membentuk permukaan transfer panas yang tertutup erat, ideal untuk lingkungan tekanan tinggi dan suhu tinggi.
Penukar panas piringan spiralmenggunakan sepasang piring logam berbentuk spiral untuk menciptakan beberapa saluran untuk pemisahan cairan dan pertukaran panas.
Pertukangan Panas Piring dan Bingkai, juga dikenal sebagai penukar panas sarang lebah, terdiri dari lempeng logam bergelombang ditumpuk dalam bingkai.
Parameter produk penukar panas pelat gasket | |
Artikel | penukar panas pelat |
Merek | Kemenangan |
Bahan pelat | Titanium/Nickel/Hastolly/Baja tahan karat 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
Bahan gasket | NBR HNBR EPDM HEPDM VITON FKM Silikon |
Bahan rangka | Baja karbon yang dicat |
Warna bingkai | biru atau warna khusus |
Jenis koneksi | Flange atau benang |
Standar flange | ANSI ASME BS BA JIS DIN GB ISO |
Bolt penggaris | M24 M30 M39 |
Tekanan desain | 20Mpa tertinggi, 10Mpa terendah |
Tekanan kerja | Normal 12,5Mpa |
MOQ | 1 set |
Paket | Kasus poli kayu |
Jaminan | satu tahun |
OEM | Dapat membuat penggantian |
Bahan pelat |
Cairan yang Cocok |
Baja tahan karat (SUS304, 316L dll.) |
Air murni, air sungai, air garam yang dapat dimakan, minyak mineral |
Titanium, Ti-pd |
Air garam, air laut, air garam |
SMO254 |
Asam sulfat yang diencerkan, larutan air garam, larutan air anorganik |
Tidak |
Suhu tinggi, Konsentrasi tinggi soda kaustik |
Hastelloy (C276, C22) |
Asam sulfat pekat, asam klorida, asam fosfat |
Gasket badan utama |
Suhu operasi (°C) |
Cairan yang Cocok |
NBR |
-15 ~ +135 |
Air, air laut, garam mineral, air garam |
EPDM |
-25 ~ +180 |
Air panas, uap, asam, basa |
F26 |
-25 ~ +230 |
Asam, Base, Cairan |
FTP |
0 ~ +160 |
Asam pekat, Base, Minyak suhu tinggi, Uap |
Pertukang panas piring banyak digunakan di berbagai industri:
1Energi matahari:Pertukaran panas piring sangat diperlukan untuk memanfaatkan energi matahari secara efisien melalui kolektor. Mereka memfasilitasi transfer panas antara cairan surya dan cairan kerja, mengoptimalkan konversi energi.
2Industri Kimia:Dalam sektor kimia, penukar panas piring merupakan bagian integral dari berbagai proses seperti pemulihan panas, pendinginan produk, dan kontrol suhu reaksi.Mereka memastikan reaktor dan unit penyulingan beroperasi secara efisien.
3Industri baja:Penukar panas pelat sangat penting dalam industri baja untuk pendinginan dan pelumasan peralatan seperti rolling mill, tungku tinggi, dan tangki pemadam.Mereka membantu menjaga suhu optimal dan memperpanjang umur peralatan.
4Industri Metalurgi:Pertukaran panas pelat digunakan dalam proses pemanasan dan pendinginan dalam pemurnian aluminium, memastikan kontrol suhu yang tepat dan pemanfaatan energi yang efisien selama produksi.
5Mesin Manufaktur:Dalam peralatan industri, penukar panas pelat memainkan peran penting dalam pendinginan cairan dan pelumas penekan, memastikan kinerja yang konsisten dan memperpanjang umur mesin.
6Industri makanan:Penukar panas piring sangat penting di pabrik pengolahan makanan untuk proses sterilisasi, pasteurisasi, dan pendinginan.
7Industri tekstil:Berkontribusi pada proses pemulihan panas dan pendinginan, penukar panas pelat mengoptimalkan efisiensi energi dan mengurangi dampak lingkungan dengan mendaur ulang panas limbah dalam manufaktur tekstil.
8Industri kertas:Penting untuk aplikasi pendinginan dan pemulihan panas dalam produksi kertas, penukar panas piring memungkinkan operasi yang efisien sambil meminimalkan konsumsi energi dan jejak lingkungan.
9. Pemanasan jarak jauh:Penukar panas pelat digunakan untuk mentransfer panas dari area panas limbah pembangkit listrik ke bangunan hunian dan komersial, menyediakan solusi pemanasan yang efisien dan berkelanjutan untuk komunitas perkotaan.
10Industri minyak dan lemak:Penukar panas pelat memainkan peran penting dalam pengendalian suhu yang tepat selama pengolahan minyak, termasuk proses pemurnian, fraksi, dan kemasan.
11Industri Tenaga:Sangat penting untuk sistem pendinginan di pembangkit listrik, penukar panas pelat memastikan operasi komponen yang efisien dan dapat diandalkan seperti kondensator, pelumasan turbin, dan pendinginan peralatan bantu.
12. Aplikasi Laut:Pertukaran panas piring digunakan untuk sistem pendinginan di kapal laut, memastikan kinerja yang dapat diandalkan dan operasi yang efisien di lingkungan laut.
13. Akuakultur air laut:Penukar panas pelat berkontribusi untuk memanaskan air laut di tempat perburuan, menyediakan suhu optimal untuk budidaya ikan dan kerang, sehingga meningkatkan efisiensi produksi secara keseluruhan.
14Industri lain:Pertukang panas piring memiliki penggunaan luas dalam aplikasi farmasi, minyak bumi, keramik, kaca, semen, dan termal, memfasilitasi transfer panas yang efisien, pengoptimalan proses,dan keberlanjutan lingkungan.
